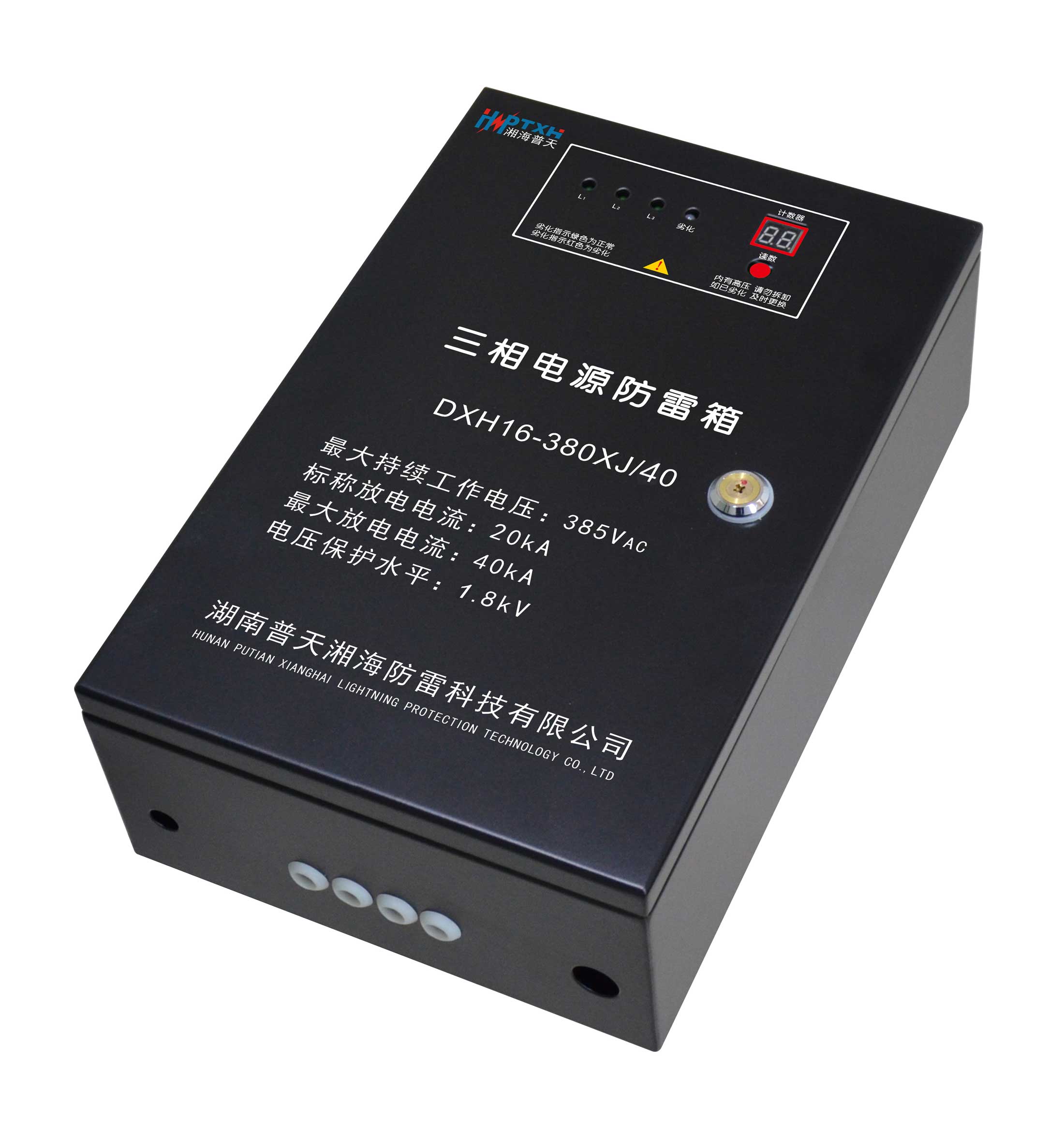

DXH16-380XJ-40三相电源防雷箱 (翻盖式，带锁，带雷电计数）-湖南普天湘海防雷科技有限公司

■产品用途

标称放电电流为60kA及以上的防雷箱适用于重要场所的总电源防雷保护；标称放电电流为20～40kA的防雷箱适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；标称放电电流为10kA的防雷箱适用于各种设备电源的防雷保护；C+D、B+C电源防雷箱适用于要求有低限制电压的电源系统的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

■产品特点

● 雷电计数器（带雷电计数器的防雷箱），准确记录雷击次数。

● 状态指示灯，指示防雷箱工作状态。

● 放电电流大，残压低。

● 使用范围广，ns级响应速度。

● 实现差模、共模全方位保护。

● 采用特殊冲击熔片，可靠性高。

● 核心元件采用国际知名品牌，性能优越，使用寿命长。

● 内部设有温控、限流电路，彻底避免火灾发生。

● 节能、环保，安装简单、方便，无须特殊维护。

■技术参数

名称	型号	规格	标称放电电流 In(kA, 8/20μs)	最大放电电流 Imax(kA, 8/20μs)	电压保护水平 Up(kV)	应用等级	响应时间 tA(ns)	额定工作电压 Un(VAC)	最大持续工作电压 Uc(VAC)	漏电流0.75U1mA (μA)	工作温度 (℃)
三相电源防雷箱	DXH16-380XJ/20	28022095mm	10	20	1.5	第三级	≤25	380	385	≤20	-40 ～ +85
三相电源防雷箱	DXH16-380XJ/40	28022095mm	20	40	1.8	第二级、第三级	≤25	380	385	≤20	-40 ～ +85
三相电源防雷箱	DXH16-380XJ/60	28022095mm	30	60	2.1	第二级	≤25	380	385	≤20	-40 ～ +85
三相电源防雷箱	DXH16-380XJ/80	28022095mm	40	80	2.2	第二级	≤25	380	385	≤20	-40 ～ +85
三相电源防雷箱	DXH16-380XJ/120	28022095mm	60	120	2.6	第一级、第二级	≤25	380	385	≤20	-40 ～ +85
三相电源防雷箱	DXH16-380XJ/160	28022095mm	80	160	3.3	第一级	≤25	380	385	≤20	-40 ～ +85

■安装说明

● 安装前必须切断电源，严禁带电操作。

● 防雷箱可悬挂在墙上或水平放置。

● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

● 防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常；亮红色，表示防雷箱已劣化，应及时维修或更换。

● 配有雷电计数器的防雷箱，其计数范围为0~99，计数最小动作电流为1kA。

● 数码管计数器的防雷箱：按“读数”按钮，窗口即显示雷击次数。20秒不操作，计数器即自动进入睡眠状态。

● 液晶屏计数器的防雷箱：在睡眠状态下按任意键进入待机界面，此时窗口显示雷击次数和当前日期、时间；待机界面下按“查询”键进入查询界面，此时窗口显示最近一次雷击及其对应的雷击日期、时间，然后按“上翻”或“下翻”键可查询历史雷击及其对应的雷击日期、时间，再按“确认”键进入待机界面；待机界面下长按(按下时间超过1秒)“设置”键进入时间设置界面，可以对年、月、日、时、分、秒等日期和时间进行设置，此时可修改的数字开始闪烁，按“上翻”或“下翻”键可对闪烁的数字进行设置，按“设置”键可切换闪烁的数字（按年、月、日、时、分、秒循环切换），设置完成后按“确认”键进入待机界面。在进入时间设置或查询界面时，20秒不操作即可自动返回待机界面，进入待机界面16秒不操作即可自动进入睡眠状态。

● 连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。

● 非专业人员请勿拆卸。

■产品尺寸图 ■安装示意图

注：本站所有图片仅供参考，如有变动，以实际出厂产品为准，解释权归本公司！
