名称 |
型号 |
规格 |
冲击放
电电流
Iimp(kA,
10/350µs) |
电压保
护水平
Up(kV) |
应用
等级 |
响应
时间
tA(ns) |
额定工
作电压
Un(VAC) |
最大持
续工作
电压
Uc(VAC) |
工作
温度
(℃) |
|

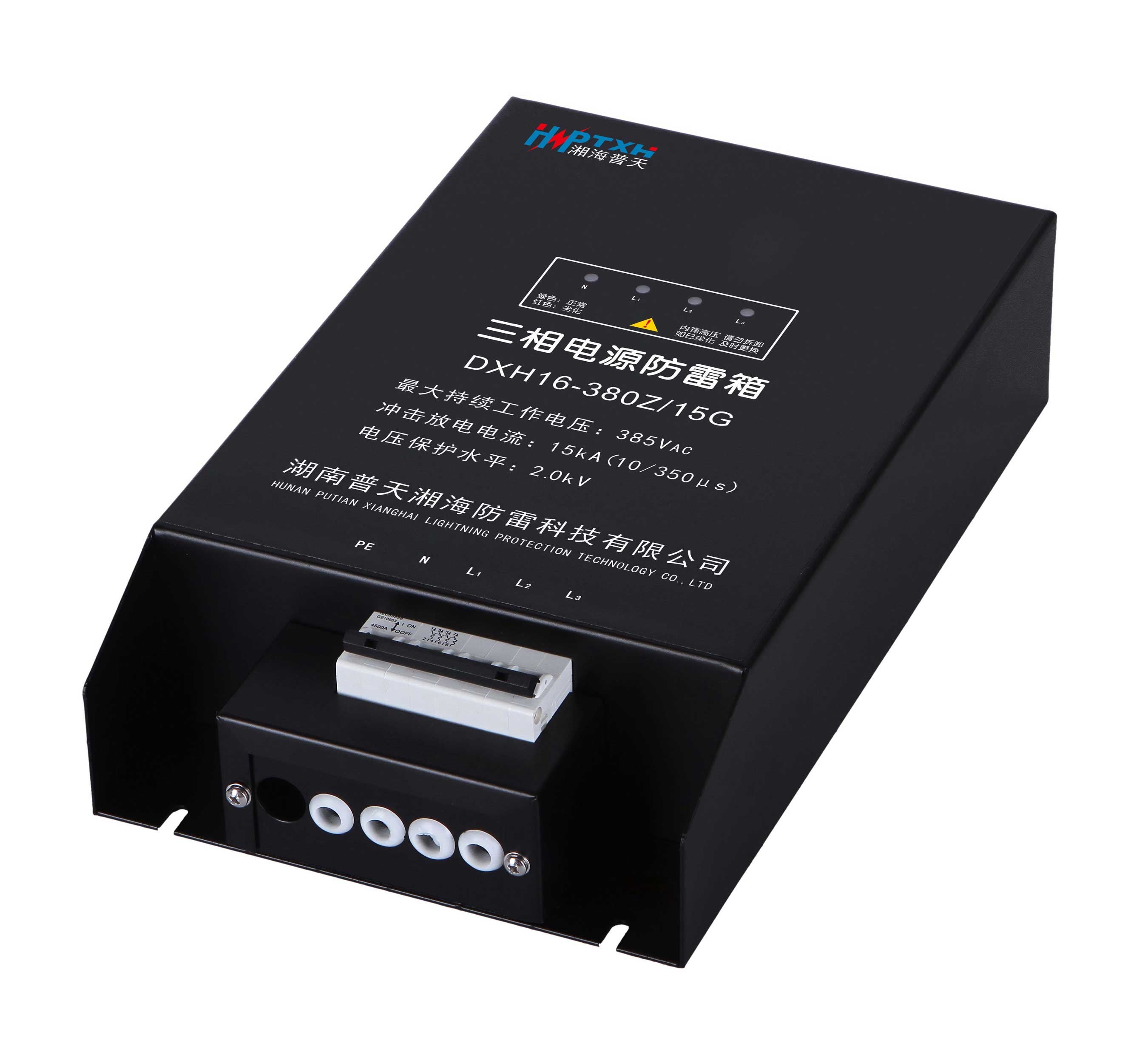

三相电源防雷箱 |
DXH16-380Z/15G |
10/350μs
350*215*83mm |
15
|
2.0
|
第一级 |
≤100 |
380 |
385
|
-40～+85 |
|
三相电源防雷箱 |
DXH16-380Z/25G |
10/350μs
350*215*83mm |
25 |
2.0 |
第一级 |
≤100 |
380 |
385 |
-40～+85 |
|
三相电源防雷箱 |
DXH16-380Z/50G |
10/350μs
350*215*83mm |
50 |
2.4 |
第一级 |
≤100 |
380 |
385 |
-40～+85 |
■安装说明
● 安装前必须切断电源，严禁带电操作。
● 防雷箱可悬挂在墙上或水平放置。
● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常；亮红色，表示防雷箱已劣化，应及时维修或更换。
● 配有雷电计数器的防雷箱，其计数范围为0~99，计数最小动作电流为1kA。数码管计数器的防雷箱：按“读数”按钮，窗口即显示雷击次数，20秒不操作，计数器即自动进入睡眠状态。
● 连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。
● 非专业人员请勿拆卸。
■产品尺寸图 ■安装示意图
