二、技术参数
|
产品型号 |
SCB20 |
SCB30 |
SCB40 |
SCB60 |
SCB80 |
SCB100 |
SCB120 |
|
实验类别 |
T2 |
|
额定工作电压Ue |
230/400V AC |
|
最大放电电流Imax(8/20μs) |
20kA |
30kA |
40kA |
60kA |
80kA |
100kA |
120kA |
|
标放放电电流ln |
10kA |
15 kA |
20kA |
30kA |
40kA |
50kA |
60kA |
|
配合的SPD |
20kA |
30 kA |
40kA |
60kA |
80kA |
100kA |
120kA |
|
工作频率 |
50/60Hz |
|
工频短路电流分断能力lcs |
20kA |
30 kA |
40kA |
60kA |
80kA |
100kA |
120kA |
|
工频短路动作电流 |
3A |
|
工频分断时间 |
0.3s |
|
工频电流分断次数 |
1000次 |
|
远程指示 |
可安装lof附件 |
|
极数 |
1P；2P；3P；4P |
|
Ip防护等级 |
IP20 |
|
最大接线 |
25mm2 |
|
工作温度 |
-25℃～60℃ |
三、产品结构和性能特点
1. 当电源线路出现暂态过电压时SPD导通发生熔穿短路，会造成电源跳闸，发生事故。加装SCB后备保护器之后，当SPD发生暂态过电压短路时能够迅速断开电路，避免SPD熔穿造成事故。
2. 当雷电流通过时，SCB后备保护器能有效避免发生误脱扣，使浪涌保护器始终处于有效状态，保障用电安全。

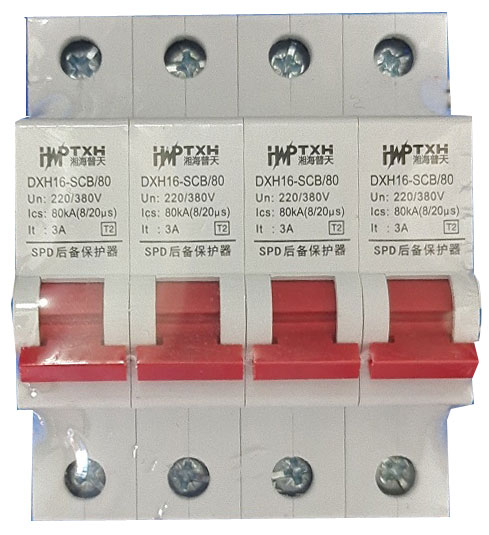

四、DXH16-SCB/4/80外形尺寸图 安装示意图
