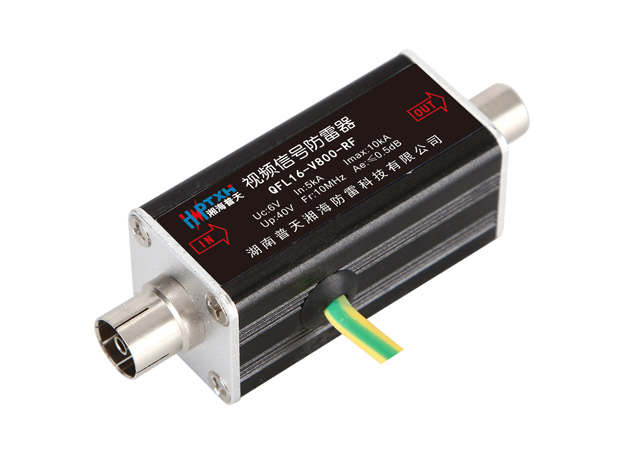

视频信号防雷器QFL16-V800-RF RF接口
视频线路防雷器
QFL16-V系列
适用范围
QFL16-V系列适用于各种监控系统、视频、485 控制线路、有线电视等视
频信号，以保护敏感的通信网络线路中设备的安全，使其免受雷电压和感应
过电压、静电放电等所造成的损坏。
主要特点
◆内置半导体保护器件、响应速度快
◆低电容设计，传输性能优越
◆残压低，衰减小
◆外观精巧、安装方便
技术参数
|
名称 |
型号 |
规格 |
接口
类型 |
额定
工作
电压
Un(V) |
最大持
续工作
电压
Uc(V) |
电压保护水平
Upx-x
(V,1.2/50μs) |
传输
特性 |
标称放
电电流
In(kA,
8/20μs) |
最大放
电电流
Imax(kA,
8/20μs) |
响应
时间
tA(ns) |
插入
损耗
(dB) |
|
视频信号防雷器 |
QFL16-V40 |
BNC接口 |
BNC |
5 |
6 |
40 |
10MHz |
5 |
10 |
≤1 |
≤0.5 |
|
QFL16-V40 |
BNC接口、不锈钢 |
BNC |
|
QFL16-V800-EF |
英制F接口 |
F |
|
QFL16-V800-EF |
英制F接口、不锈钢 |
F |
|
QFL16-V800-F |
公制F接口、不锈钢 |
F |
|
QFL16-V800-RF |
RF接口 |
RF |
|
QFL16-V40D |
导轨式BNC接口 |
BNC |
|
QFL16-V40C/4 |
4口BNC接口 |
BNC |
|
QFL16-V40C/8 |
8口BNC接口 |
BNC |
|
QFL16-V40C/4 |
4口BNC接口带线 |
BNC |
|
QFL16-V40C/8 |
8口BNC接口带线 |
BNC |
|
QFL16-V40 |
SDI、BNC接口、
不锈钢 |
BNC |
12 |
15 |
40 |
1.485Gbps |
3 |
6 |
|
QFL16-V40 |
SDI、BNC接口 |
BNC |
安装方法
1.认准接口及连接方式。
2.认准防雷器的输入端（IN）与信号通道相接，输出端（OUT）与被保护设
备相接，不可接反。
3.接地可靠，地线力求短、粗、直，以减少分布电感对雷电泄放的影响。
4.本产品无需特别维护，当系统工作出现故障时，可拆除防雷器工作，若能
恢复正常，则应更换防雷器。
