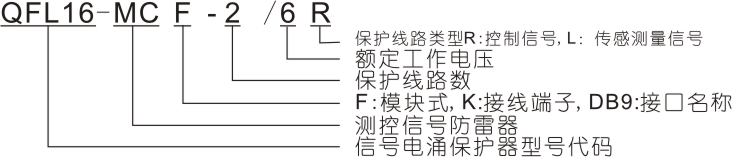

命名规则

测控信号防雷器

QFL16-MC系列  分为6V、12V、24V、48V、110V.

适用范围

  适用于测量与控制线路保护，使其免受雷电感应过电压、电源干扰、静

电放电等所造成的损坏。

    标准模块可以保护两条线路或四条线路。当在同一地点

需要保护更多线路时，可以采用多个标准模块叠加而成，构成保护阵列对敏

感电子设备进行电涌保护。

    安防系统：遥测线路、遥控线路、通讯线路

    工业控制系统：遥测线路、遥控线路、通讯线路

    消防系统：遥测线路、遥控线路、通讯线路

    其它控制系统：遥测线路、遥控线路、通讯线路

    MC*/*L型适用于传感器测量线路、广播系统/背景音乐系统以及其它信

号电流较大的信号线路

     主要特点

◆残压低，衰减小

◆外观精巧、安装方便

◆采用前后两级保护，第一级为粗保护，用于泄能；第二级为细保护，用于

  钳位。前后两级通过耦合，使测量与控制线路得到保护，使其免受雷电感

  应过电压、电源干扰、静电放电等所造成的损坏。

安装方法

1.认准接口及连接方式。

2.认准防雷器的输入端（IN）与信号通道相接，输出端（OUT）与被保护设

  备相接，不可接反。

3.接地可靠，地线力求短、粗、直，以减少分布电感对雷电泄放的影响。

4.本产品无需特别维护，当系统工作出现故障时，可拆除防雷器工作，若能

  恢复正常，则应更换防雷器。

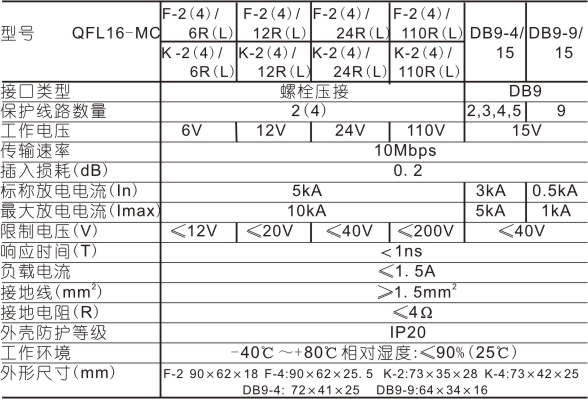

技术参数
