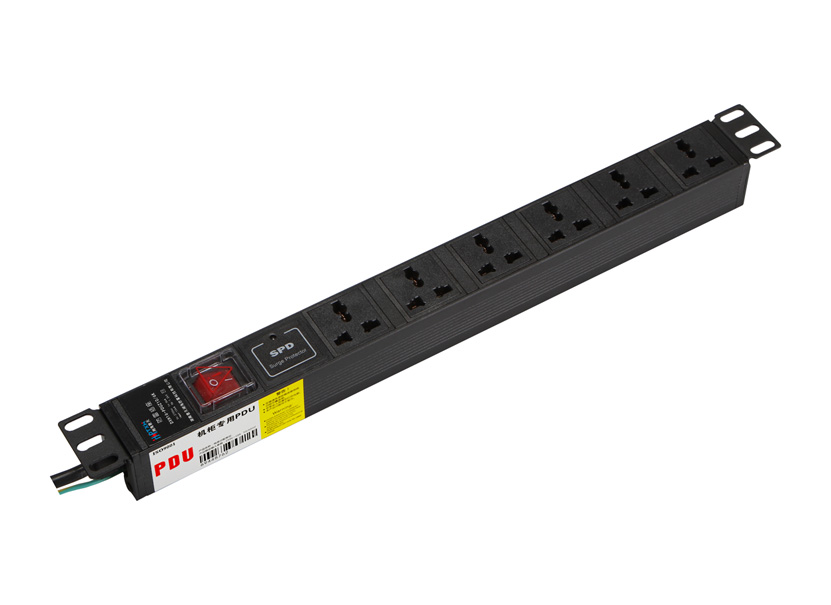

防雷插座
■型号说明
DXH16 -PDUZ10 /6K 6K:6位
| | | Z10：最大放电电流Imax（kA）
| | PDU：标准机架式防雷插座
| 普天湘海防雷代码
■产品用途
湖南普天湘海防雷插座主要适用于低压交流电源（220V）系统电子电器设备的防雷（过压）保护，如计算机、通讯设备、传真机、高档音响、影视设备、精密仪器、仪表等。
■产品特点
● 产品适用于设备端末级电源过压保护。
● 残压低，放电电流大。
● 共模、差模全方位保护。
● 节能、环保。
● 防雷插座（新国标6口；机架式6口、10A、1U塑壳）内置10A过载保护器，具备短路保护功能，不会因为超负荷而发生火灾。
■技术参数
|
名称 |
型号 |
规格 |
标称放
电电流
In(kA,
8/20μs) |
最大放
电电流
Imax(kA,
8/20μs) |
电压保
护水平
Up(kV) |
额定
电流
(A) |
响应
时间
tA(ns) |
额定工
作电压
Un(VAC) |
最大持
续工作
电压
Uc(VAC) |
漏电流
0.75U1mA
(μA) |
工作
温度
(℃) |
|
防雷插座 |
DXH16-Z10/4K |
新国标4口 |
5 |
10 |
1.2 |
10 |
≤25 |
220 |
275 |
≤20 |
-40
～
+85 |
|
DXH16-Z10/6K |
新国标6口 |
5 |
10 |
1.2 |
10 |
|
DXH16-PDUZ10/6K |
机架式6口、10A、1U塑壳 |
5 |
10 |
1.2 |
10 |
|
DXH16-PDUZ10/6K |
机架式6口、10A、1U |
5 |
10 |
1.2 |
10 |
|
DXH16-PDUZ10/6K |
机架式6口、10A、1.5U |
5 |
10 |
1.2 |
10 |
|
DXH16-PDUZ16/6K |
机架式6口、16A、1.5U |
5 |
10 |
1.2 |
16 |
|
DXH16-PDUZ10/8K |
机架式8口、10A、1.5U |
5 |
10 |
1.2 |
10 |
|
DXH16-PDUZ16/8K |
机架式8口、16A、1.5U |
5 |
10 |
1.2 |
16 |
■安装说明
● 防雷插座（新国标4口；新国标6口）：接通电源并打开电源开关后，电源指示灯亮，则表示电源正常接通；工作指示灯亮，则表示防雷组件正常工作；反之，插座不可使用，应及时维修或更换。
● 防雷插座（机架式6口、10A、1U塑壳）：接通电源并打开电源开关后，电源指示灯亮（开关带电源指示），则表示电源正常接通和防雷组件正常工作；反之，插座不可使用，应及时维修或更换。
● 防雷插座（机架式6口、10A、1U或1.5U；机架式6口或8口、16A、1.5U；机架式8口、10A、1.5U）：接通电源并打开电源开关后，电源指示灯亮（开关带电源指示），则表示电源正常接通；工作指示灯亮，则表示防雷组件正常工作；反之，插座不可使用，应及时维修或更换。
● 负载电流不能超过防雷插座的额定电流。
● 带过载保护的防雷插座（新国标6口；机架式6口、10A、1U塑壳）：当负载功率超过插座的额定功率或短路时，防雷插座会自动断开电源，以确保用电安全。如需要重新使用，按复位键即可。
● 防雷插座的接地端与插头上地线E端已连通。
● 与防雷插座相连的插座地线端符合接地要求时，将防雷插座的插头直接插入即可；否则，必须将防雷插座的接地端与地网连接，才能使用。为了达到更好的防雷效果，建议防雷插座的接地端子与地网可靠连接。
PDU防雷插座DXH16-PDUZ10/6K 尺寸图 , : 宋体; mso-f: 0pt'>机架式6口、10A、1U或1.5U；机架式6口或8口、16A、1.5U；机架式8口、10A、1.5U）：接通电源并打开电源开关后，电源指示灯亮（开关带电源指示），则表示电源正常接通；工作指示灯亮，则表示防雷组件正常工作；反之，插座不可使用，应及时维修或更换。
● 负载电流不能超过防雷插座的额定电流。
● 带过载保护的防雷插座（新国标6口；机架式6口、10A、1U塑壳）：当负载功率超过插座的额定功率或短路时，防雷插座会自动断开电源，以确保用电安全。如需要重新使用，按复位键即可。
● 防雷插座的接地端与插头上地线E端已连通。
● 与防雷插座相连的插座地线端符合接地要求时，将防雷插座的插头直接插入即可；否则，必须将防雷插座的接地端与地网连接，才能使用。为了达到更好的防雷效果，建议防雷插座的接地端子与地网可靠连接。
PDU防雷插座DXH16-PDUZ10/6K 尺寸图 |
