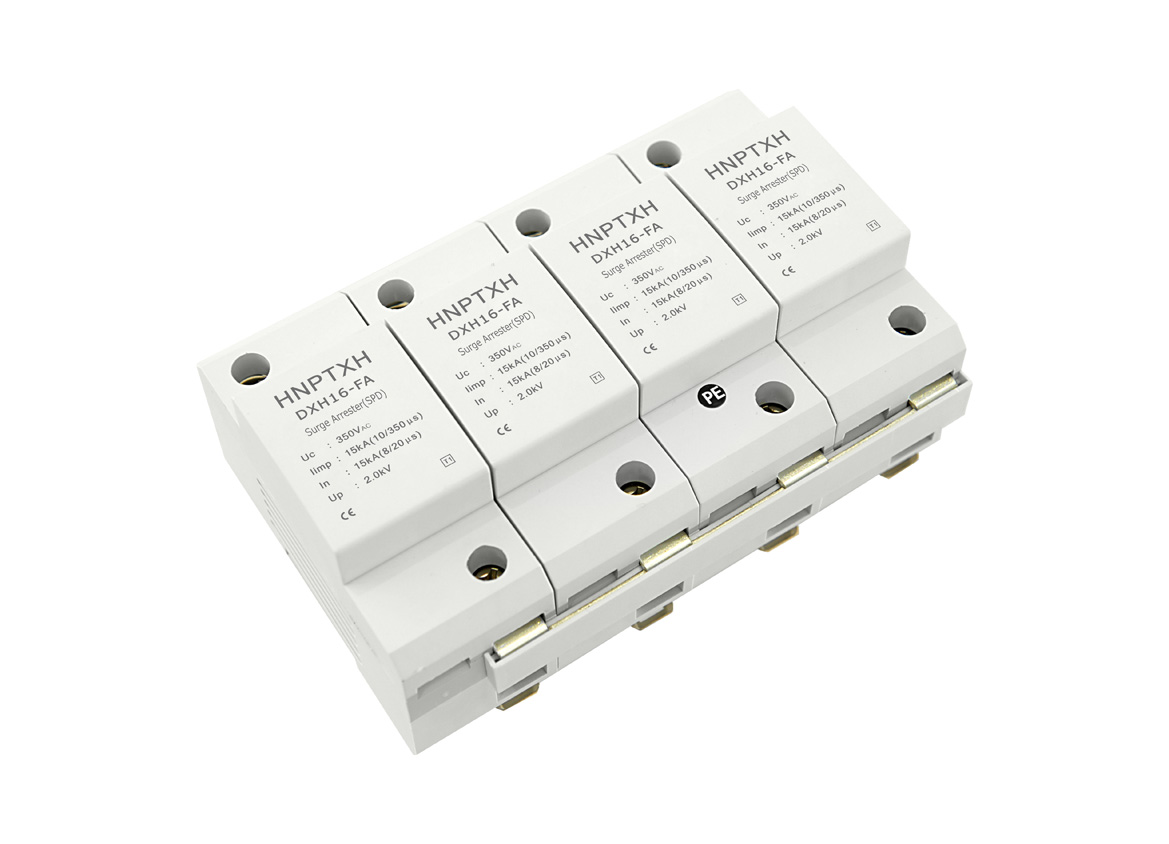

DXH16-FA/4W15三相交流电源防雷器(T1、1型)
尺寸图
技术参数
|
名称 |
型号 |
规格 |
冲击放
电电流Iimp(kA,
10/350μs) |
标称放
电电流
In(kA,
8/20μs) |
电压保
护水平
Up(kV) |
响应
时间
tA(ns) |
额定工
作电压
Un(VAC) |
最大持
续工作
电压
Uc(VAC) |
工作
温度
(℃) |
|
三相电源
防雷器 |
DXH16-FA/4W15 |
10/350μs、
I型 |
15 |
100 |
2.0 |
≤100 |
220 |
385 |
-40～+85 |
|
DXH16-FA/4W25 |
25 |
100 |
2.0 |
350 |
|
DXH16-FA/4W40 |
40 |
100 |
2.2 |
|
DXH16-FA/4W50 |
50 |
100 |
2.4 |
|
三相电源
防雷器 |
DXH16-FA/4W15 |
10/350μs、
II型 |
15 |
100 |
2.0 |
≤100 |
220 |
385 |
-40～+85 |
|
DXH16-FA/4W25 |
25 |
100 |
2.0 |
350 |
|
DXH16-FA/4W40 |
40 |
100 |
2.2 |
|
DXH16-FA/4W50 |
50 |
100 |
2.4 |
|
三相电源
防雷器 |
LKX-M380/4/15G |
10/350μs、放电管型、带窗口 |
15 |
100 |
2.0 |
≤100 |
220 |
385 |
-40～+85 |
|
DXH16-FA/4W25 |
25 |
100 |
2.0 |
350 |
|
三相电源
防雷器 |
DXH16-FA/4W15 |
10/350μs、
压敏型 |
15 |
100 |
1.5 |
≤25 |
220 |
385 |
-40～+85 |
适用范围
DXH16-FA系列是一种使用在主配电系统中的第一级（Ⅰ级分类试验10/
350μs）电压开关型电源防雷器。按照防雷装置拦截效率 E值确定，一般应
用于建筑物总配电屏(配电柜或配电箱)内用电设备前端,即安装在LPZ0A区与
LPZ1区的交界处为雷电防护A级、B级、C级、D级的第一级防雷装置配置。
主要特点
◆多间隙串联气体放电管结构
◆放电电流大
◆无漏电流
◆断续流能力强
◆模块化安装
◆使用寿命长
◆安全系数高
◆抗环境能力强
安装方法
1.如接线图、安装图所示，固定于35mm宽的导轨上。
2.电源连接导线用不小于16mm2的多股铜线，接地线用不小于25mm2的多股
铜线，连接线应尽量的短、直、粗。
安装注意事项：
1.安装时必须断开电源，严禁带电操作，连接导线必须符合要求。
2.防雷器无须特别维护，只需定期检查其连接是否有松动。
