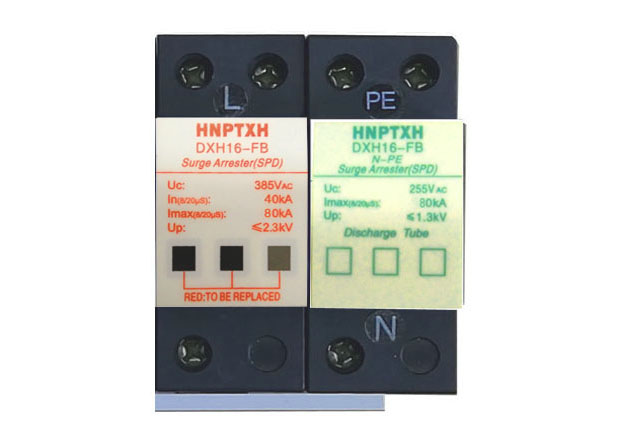

DXH16-FB/1+1B80单相交流电源防雷器


DXH16-FB/1+1B80单相交流电源防雷器(1+1、T2、B级、限压型和开关型的复合型防雷器,遥信S可选)

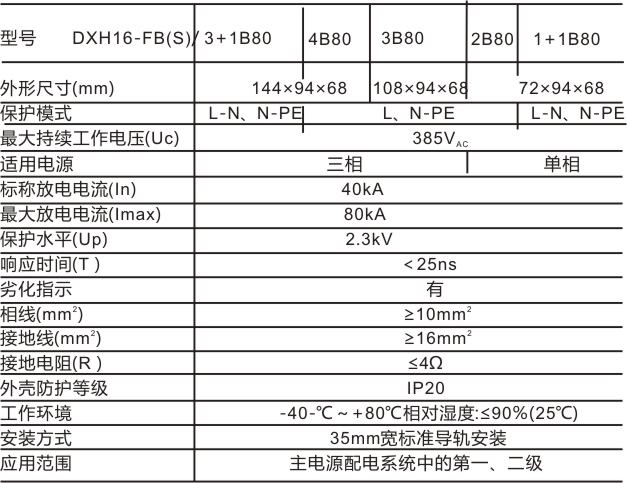

技术参数

B级交流电源防雷器

DXH16-FB(S)系列

适用范围

DXH16-FB(S)系列是一种使用在主配电系统中的第一级(级分类实验8/20μS)限压型电源防雷器。按照防雷装置拦截效率E值确定,一般应用于建筑物总配电屏(配电柜或配电箱)中用电设备前端,即安装在LPZ0区与LPZ1区的交界处为雷电防护B级、C级、D级的第一级或安装在LPZ1区与LPZ2区的交界处为雷电防护A级、B级的第二级防雷装置配置。

主要特点

1.       放电电流大、响应速度快、模块式设计,安装维护简单。

2.       以防雷模块为基础,可组合出符合用户需求相数的防雷器和防雷箱,高阻燃外壳材料。

3.       采用温控短路技术,避免火灾发生。

4.       远程告警接点(同时拥有常开、常闭触点)方便远程监控。

5.       有工作、故障指示。

安装方法

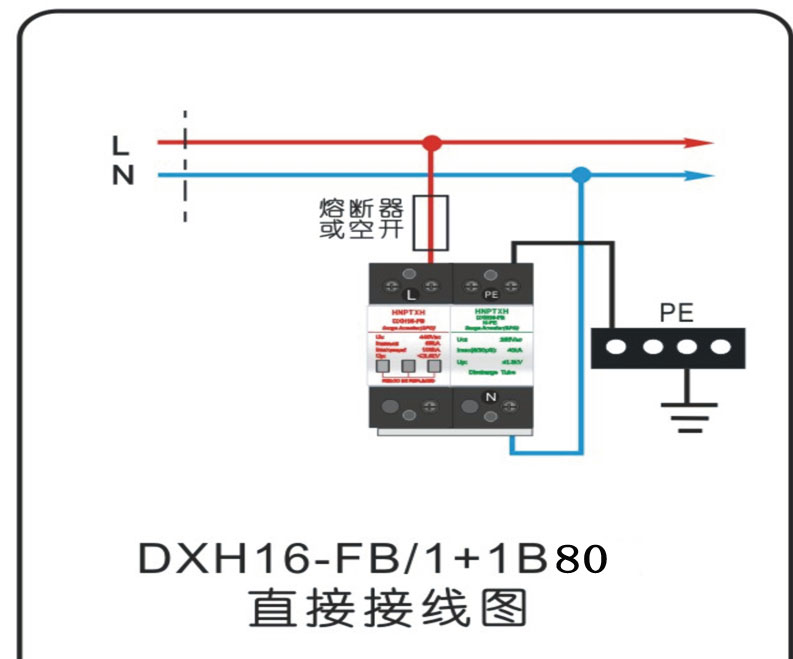

1.       接线图如上所示,安装时固定于35mm宽的导轨上。

2.       电源连接导线用不小于10mm2的多股铜线,接地线不小于16mm2的多股铜线,对每相额定工作电流小于100A的场合,推荐采用接线图所示的凯文接线方式;对每相额定工作电流大于100A的场合,则采用接线图所示的直接接线方式,但应注意连接导线要尽量的短、直、粗。

3.       防雷器相线前端应串联合适的熔断器或空开。

安装注意事项:

1.       安装时必须断开电源,严禁带电操作,连接导线必须符合要求。

2.       使用过程中,当防雷器模块故障显示窗口指示红色时,遥信端子输出告警信号,则表示防雷器发生故障,应及时更换。
