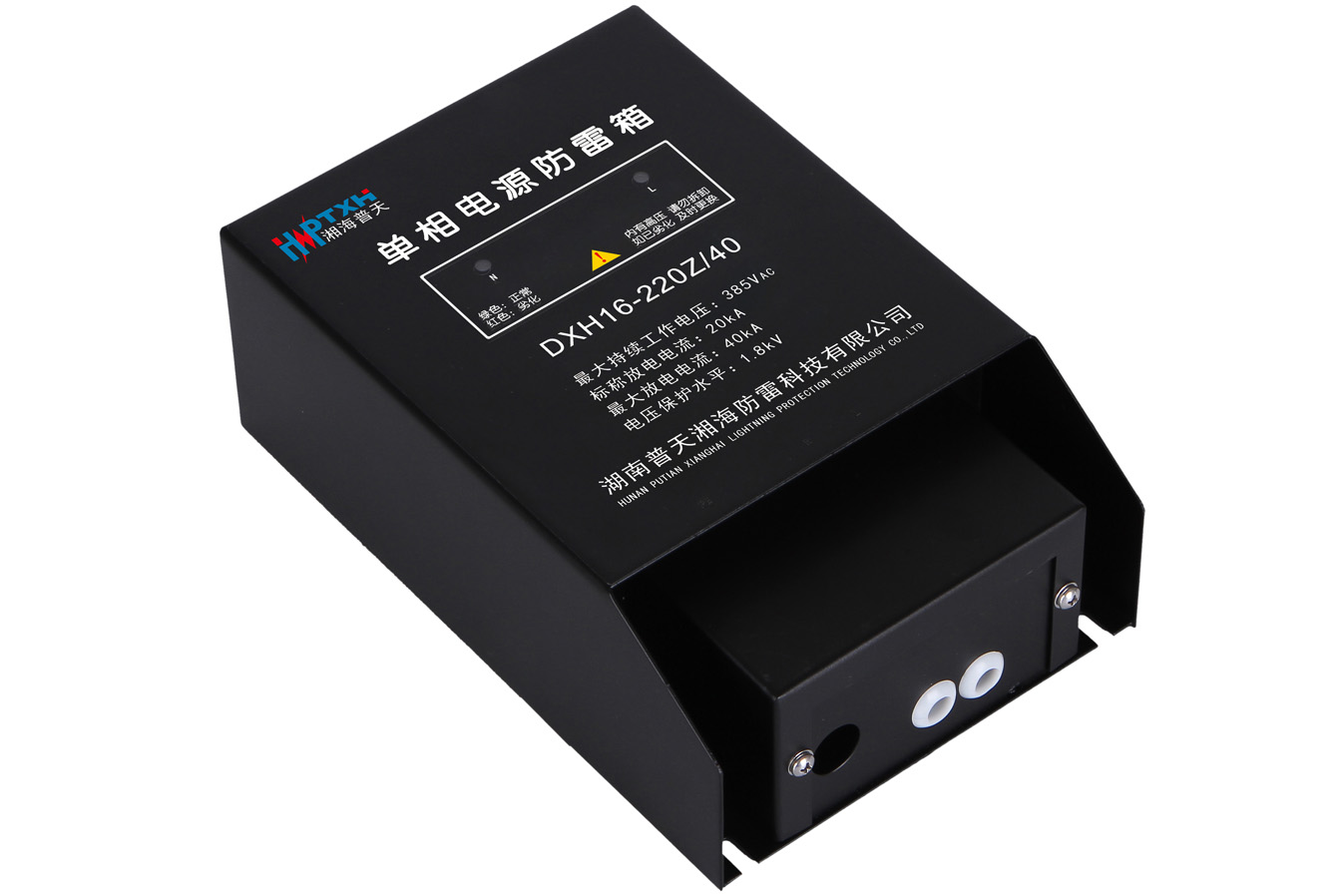

单相电源防雷箱

■产品用途

标称放电电流为60kA及以上的防雷箱适用于重要场所的总电源防雷保护；标称放电电流为20-40kA的防雷箱适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；标称放电电流为10kA的防雷箱适用于各种设备电源的防雷保护；C+D、B+C电源防雷箱适用于要求有低限制电压的电源系统的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

■产品特点

● 雷电计数器（带雷电计数器的防雷箱），准确记录雷击次数。

● 状态指示灯，指示防雷箱工作状态。

● 放电电流大，残压低。

● 使用范围广，ns级响应速度。

● 实现差模、共模全方位保护。

● 采用特殊冲击熔片，可靠性高。

● 核心元件采用国际知名品牌，性能优越，使用寿命长。

● 内部设有温控、限流电路，彻底避免火灾发生。

● 节能、环保，安装简单、方便，无须特殊维护。

名称	型号	规格	标称放 电电流 In(kA, 8/20μs)	最大放 电电流 Imax(kA, 8/20μs)	电压保 护水平 Up(kV)	应用 等级	响应 时间 tA(ns)	额定工 作电压 Un(VAC)	最大持 续工作 电压 Uc(VAC)	漏电流0.75U1mA (μA)	工作      温度  (℃)
单相电源防雷箱	DXH16-220Z/20	迷你型	10	20	1.5	第三级	≤25	220	385	≤20	-40 ～ +85
	DXH16-220Z/40		20	40	1.8	第二、三级
	DXH16-220Z/60		30	60	2.1	第二级
	DXH16-220Z/80		40	80	2.2	第一、二级
单相电源防雷箱	DXH16-220Z/20	小尺寸	10	20	1.5	第三级	≤25	220	385	≤20	-40 ～ +85
	DXH16-220Z/40		20	40	1.8	第二、三级
	DXH16-220Z/60		30	60	2.1	第二级
	DXH16-220Z/80		40	80	2.2	第一、二级
单相电源防雷箱	DXH16-220Z/20	中尺寸	10	20	1.5	第三级	≤25	220	385	≤20	-40 ～ +85
	DXH16-220Z/40		20	40	1.8	第二、三级
	DXH16-220Z/60		30	60	2.1	第二级
	DXH16-220Z/80		40	80	2.2	第一、二级
	DXH16-220Z/120		60	120	2.6	第一、二级
	DXH16-220Z/140		80	140	3.2	第一级
	DXH16-220Z/160		100	160	3.3	第一级
	DXH16-220Z/40	C+D、中尺寸	20	40	1.2	第二、三级
	DXH16-220Z/80	B+C、中尺寸	40	80	1.7	第一、二级
单相电源防雷箱	DXH16-220Z/20	翻盖式	10	20	1.5	第三级	≤25	220	385	≤20	-40 ～ +85
	DXH16-220Z/40		20	40	1.8	第二、三级
	DXH16-220Z/60		30	60	2.1	第二级
	DXH16-220Z/80		40	80	2.2	第一、二级
	DXH16-220Z/120		60	120	2.6	第一、二级
	DXH16-220Z/140		80	140	3.2	第一级
	DXH16-220Z/160		100	160	3.3	第一级
单相电源防雷箱	DXH16-220Z/40	数码管、 小尺寸	20	40	1.8	第二、三级	≤25	220	385	≤20	-40 ～ +85
	DXH16-220Z/60		30	60	2.1	第二级
	DXH16-220Z/80		40	80	2.2	第一、二级
单相电源防雷箱	DXH16-220Z/40	数码管、 中尺寸	20	40	1.8	第二、三级	≤25	220	385	≤20	-40 ～ +85
	DXH16-220Z/60		30	60	2.1	第二级
	DXH16-220Z/80		40	80	2.2	第一、二级
	DXH16-220Z/120		60	120	2.6	第一、二级
	DXH16-220Z/140		80	140	3.2	第一级
	DXH16-220Z/160		100	160	3.3	第一级
	DXH16-220Z/40	C+D、数码管、中尺寸	20	40	1.2	第二、三级
	DXH16-220Z/80	B+C、数码管、中尺寸	40	80	1.7	第一、二级
单相电源防雷箱	DXH16-220Z/20	数码管、 翻盖式	10	20	1.5	第三级	≤25	220	385	≤20	-40 ～ +85
	DXH16-220Z/40		20	40	1.8	第二、三级
	DXH16-220Z/60		30	60	2.1	第二级
	DXH16-220Z/80		40	80	2.2	第一、二级
	DXH16-220Z/120		60	120	2.6	第一、二级
	DXH16-220Z/140		80	140	3.2	第一级
	DXH16-220Z/160		100	160	3.3	第一级
单相电源防雷箱	DXH16-220Z/40	液晶屏、 中尺寸	20	40	1.8	第二、三级	≤25	220	385	≤20	-40 ～ +85
	DXH16-220Z/60		30	60	2.1	第二级
	DXH16-220Z/80		40	80	2.2	第一、二级
	DXH16-220Z/120		60	120	2.6	第一、二级
	DXH16-220Z/140		80	140	3.2	第一级
	DXH16-220Z/160		100	160	3.3	第一级
	DXH16-220Z/40	C+D、液晶屏、中尺寸	20	40	1.2	第二、三级
	DXH16-220Z/80	B+C、液晶屏、中尺寸	40	80	1.7	第一、二级
