名称 |
型号 |
规格 |
标称放
电电流
In(kA,
8/20μs) |
最大放
电电流
Imax(kA,
8/20μs) |
电压保
护水平
Up(kV) |
应用
等级 |
响应
时间
tA(ns) |
额定工
作电压
Un(VAC) |
最大持
续工作
电压
Uc(VAC) |
漏电流0.75U1mA
(μA) |
工作 温度 (℃) |
|
三相电源防雷箱 |
DXH16-220Z/20 |
200*140*75mm |
10 |
20 |
1.5 |
第三级 |
≤25 |
220 |
385 |
≤20 |
-40
～
+85 |
|
三相电源防雷箱 |
DXH16-220Z/40 |
200*140*75mm |
20
|
40
|
1.8 |
第二、第三级
|
≤25 |
220 |
385 |
≤20 |
-40
～
+85 |
|
三相电源防雷箱 |
DXH16-220Z/60 |
240*160*86mm |
30 |
60 |
2.1 |
第二级 |
≤25 |
220 |
385 |
≤20 |
-40
～
+85 |
|
三相电源防雷箱 |
DXH16-220Z/80 |
240*160*86mm |
40 |
80 |
2.2 |
第二级 |
≤25 |
220 |
385 |
≤20 |
-40
～
+85 |
|
三相电源防雷箱 |

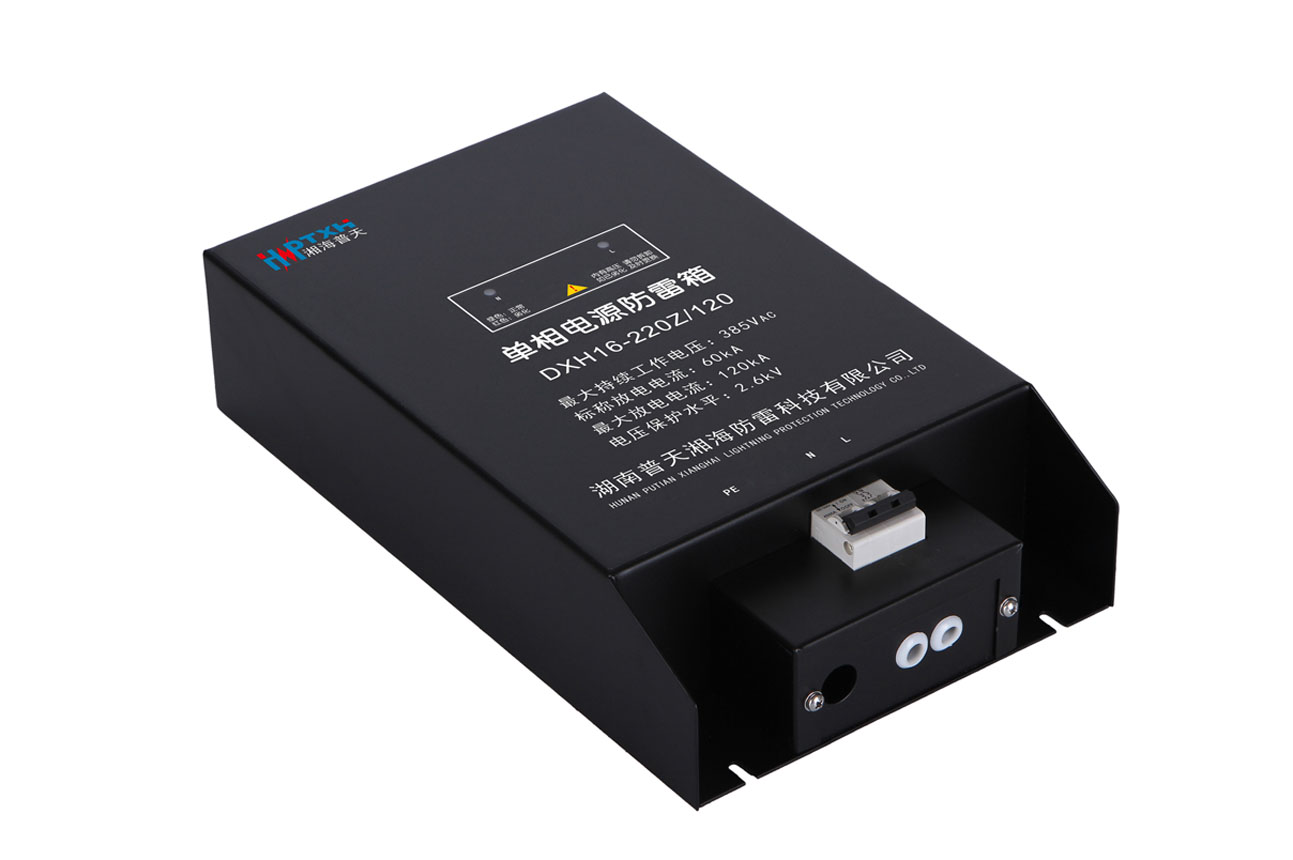

DXH16-220Z/120 |
350*215*83 |
60 |
120 |
2.6 |
第一、第二级 |
≤25 |
220 |
385 |
≤20 |
-40
～
+85 |
|
三相电源防雷箱 |
DXH16-220Z/160 |
350*215*83 |
80 |
160 |
3.3 |
第一级 |
≤25 |
220 |
385 |
≤20 |
-40
～
+85 |
■安装说明
● 安装前必须切断电源，严禁带电操作。
● 防雷箱可悬挂在墙上或水平放置。
● 安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常；亮红色，表示防雷箱已劣化，应及时维修或更换。
● 配有雷电计数器的防雷箱，其计数范围为0~99，计数最小动作电流为1kA。
● 数码管计数器的防雷箱：按“读数”按钮，窗口即显示雷击次数。20秒不操作，计数器即自动进入睡眠状态。
● 液晶屏计数器的防雷箱：在睡眠状态下按任意键进入待机界面，此时窗口显示雷击次数和当前日期、时间；待机界面下按“查询”键进入查询界面，此时窗口显示最近一次雷击及其对应的雷击日期、时间，然后按“上翻”或“下翻”键可查询历史雷击及其对应的雷击日期、时间，再按“确认”键进入待机界面；待机界面下长按(按下时间超过1秒)“设置”键进入时间设置界面，可以对年、月、日、时、分、秒等日期和时间进行设置，此时可修改的数字开始闪烁，按“上翻”或“下翻”键可对闪烁的数字进行设置，按“设置”键可切换闪烁的数字（按年、月、日、时、分、秒循环切换），设置完成后按“确认”键进入待机界面。在进入时间设置或查询界面时，20秒不操作即可自动返回待机界面，进入待机界面16秒不操作即可自动进入睡眠状态。
● 连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。
● 非专业人员请勿拆卸。
■产品尺寸图 ■安装示意图
注：本站所有图片仅供参考，如有变动，以实际出厂产品为准，解释权归本公司！
