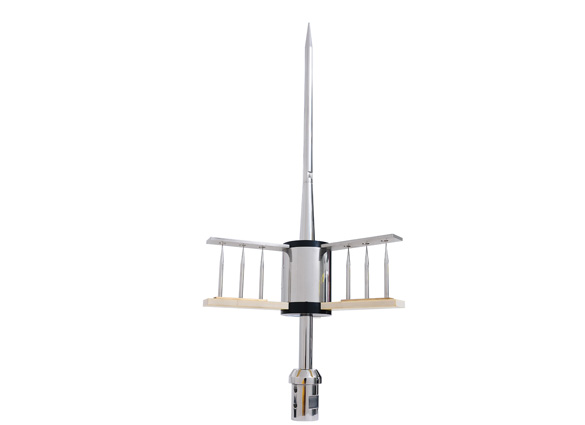

DXH16-L/YHZ 优化避雷针（9针、660mm）
优化避雷针
■型号说明
DXH16 -L/YHZ
| | 优化避雷针
| 普天湘海防雷代码
■产品用途
优化避雷针适用于各类建筑、构筑物、通信基站、气象台站、雷达站、石油气站等的直击雷防护。
■产品特点
● 不锈新型材料， 耐腐蚀，抗风能力强。
● 免维护，无源。
● 使用寿命长，安装简单。
■技术参数
|
名称 |
型号 |
规格 |
雷电冲击放电电流
Iimp(kA,10/350μs) |
抗风强度
（m/s） |
接闪
针数 |
安装
方式 |
螺纹
规格 |
高度（mm） |
重量（kg） |
材质 |
|
优化
避雷针 |
DXH16-L/YHZ |
带圆柱、1500 |
300 |
40 |
1 |
螺纹安装
（螺栓） |
M32×2 |
1500 |
2 |
不锈新型材料 |
|
DXH16-L/YHZ |
带球、1500 |
300 |
40 |
1 |
M32×2 |
1500 |
2.5 |
|
DXH16-L/YHZ |
6针带球、220 |
400 |
40 |
6 |
M20×1.5 |
220 |
1.5 |
|
DXH16-L/YHZ |
9针、660 |
400 |
40 |
9 |
螺纹安装
（螺母） |
M25×1.5 |
660 |
4 |
|
DXH16-L/YHZ |
12针、660 |
400 |
40 |
12 |
M25×1.5 |
660 |
4.5 |
|
DXH16-L/YHZ |
15针、660 |
400 |
40 |
15 |
M25×1.5 |
660 |
5 |
|
DXH16-L/YHZ |
18针、660 |
400 |
40 |
18 |
M25×1.5 |
660 |
5.5 |
■安装说明
● 按被保护建筑物的面积、高度、所在地雷暴日及地理环境校正系数、建筑物使用性质等选择避雷针，并确定避雷针立杆高度。
● 安装时各部件间要连接可靠，安装完成后，各连接处或金属表面涂镀层有损伤处，应做好防锈处理。
● 避雷针应通过引下线与女儿墙上的避雷带或地网连接，要求接地电阻值≤10Ω。在土壤电阻率高的地区，可适当放宽对接地电阻的要求。
● 避雷针投入使用后，每年雷雨季节前应进行检查：各连接部位的连接是否牢固，引下线与接地系统连接是否可靠。

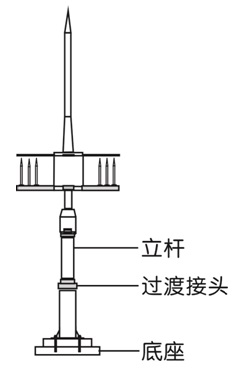

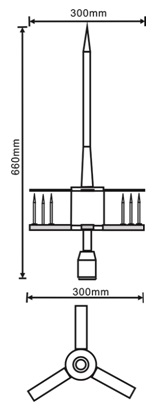

DXH16-L/YHZ 优化避雷针（9针、660） 尺寸图和安装示意图
