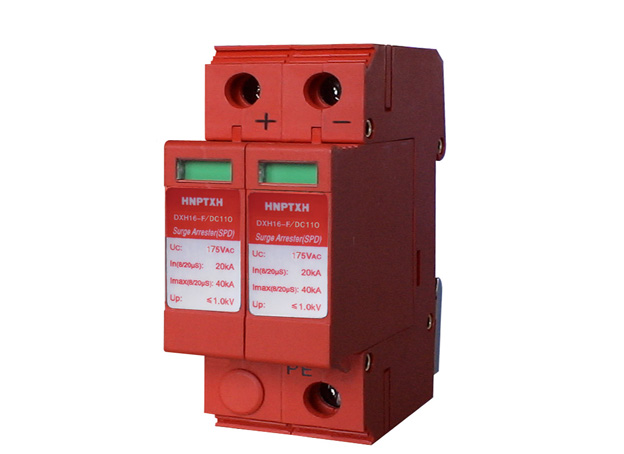

直流电源防雷器

DXH16-F(S)/2(3)DC系列

适用范围

    DXH16-F(S)/2(3)DC系列是一种使用在光伏发电系统中汇流箱、直流配电屏、

逆变器等直流电源的设备前端的（Ⅱ级分类试验8/20μs）限压型电源防雷器。

按照防雷装置拦截效率 E值确定，一般应用于保护直流电源设备的防雷装置

配置。

主要特点

◆选用优质压敏电阻器，高可靠质量保证

◆模块式设计，更换方便，外型美观，

◆采用温控断路技术，避免火灾发生

◆带远程告警接点（同时拥有常开、常闭触点）方便远程监视

◆有工作、故障指示、响应速度快

◆放电电流大、残压低

◆安装方便，维护简单

  安装方法

1.接线方法如接线图所示，固定于35mm宽的导轨上。

2.电源连接导线用不小于 6mm²的多股铜线，接地线用不小于10mm²的多股铜

  线，连接线应尽量的短、直、粗。

3.防雷器相线前端应串联合适的熔断器或空开。

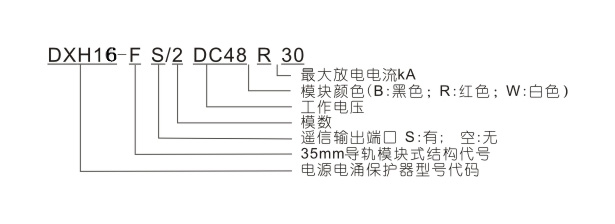

 命名规则

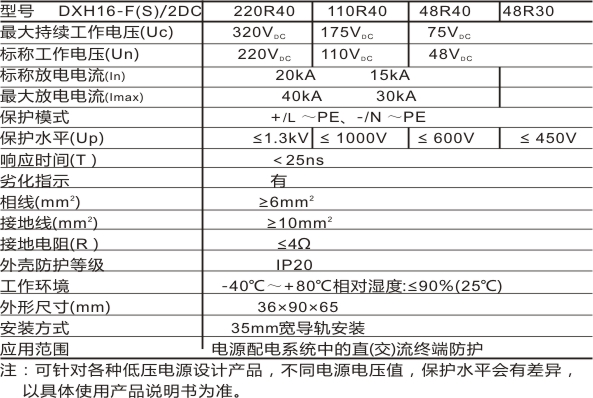

技术参数
