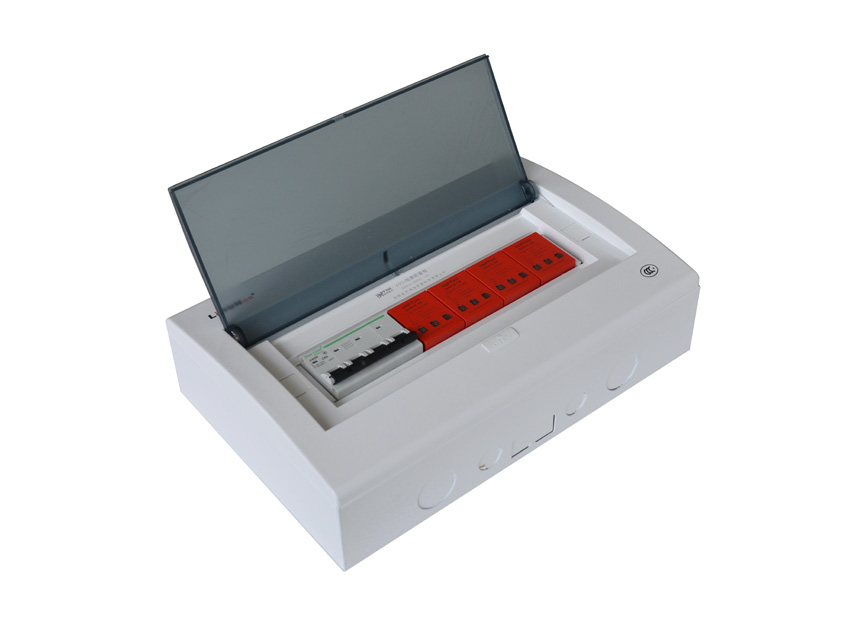

690V电源防雷箱
■型号说明
DXH16 -690 X1 /□
| | | | 40-160：最大放电电流Imax（kA）
| | | 690：电源类型（V）
| | X1：Uc750防雷箱；X2: Uc550防雷箱。
| 普天湘海防雷代码
■产品用途
690V电源防雷箱适用于工作电压为600-690V、380～400V电源系统的防雷保护。该产品广泛用于工业厂矿等的电源系统，如各种配电站、配电房、配电柜开关箱以及其它各种重要且易遭受雷击的设备。
■产品特点
● 选用优质压敏电阻，性能稳定可靠。
● 适用于不同电网制式，保护更全面。
● 高雷电放电能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 遥信报警接口。
● 节能、环保，安装简单、方便，无须特殊维护。
■技术参数
|
名称 |
型号 |
规格 |
标称放
电电流
In(kA,
8/20μs) |
最大放
电电流
Imax(kA,
8/20μs) |
电压保
护水平
Up(kV) |
响应
时间
tA(ns) |
额定工
作电压
Un(VAC) |
最大持
续工作
电压
Uc(VAC) |
漏电流0.75U1mA (μA) |
工作
温度 (℃) |
|
690V电源防雷箱 |
DXH16-690X1/40 |
Uc750、18模块 |
20 |
40 |
2.8 |
≤25 |
600～690 |
750 |
≤20 |
-40～+85 |
|
DXH16-690X1/80 |
Uc750、36模块 |
40 |
80 |
3.2 |
|
DXH16-690X1/120 |
60 |
120 |
3.6 |
|
DXH16-690X1/160 |
100 |
160 |
4.0 |
|
690V电源防雷箱 |
DXH16-690X2/40 |
Uc550、18模块 |
20 |
40 |
2.5 |
≤25 |
380～400 |
550 |
≤20 |
-40～+85 |
|
DXH16-690X2/80 |
Uc550、36模块 |
40 |
80 |
2.9 |
|
DXH16-690X2/120 |
60 |
120 |
3.3 |
|
DXH16-690X2/160 |
100 |
160 |
3.7 |
