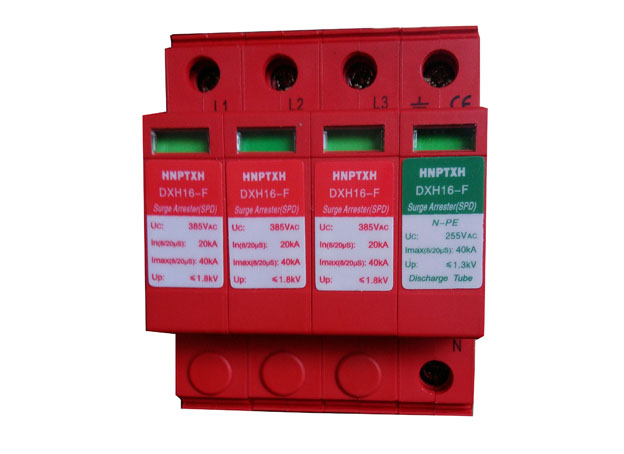

DXH16-FCS/3+1R40可应用于直流充电桩交流侧（三相）供配电系统的雷电浪涌过电压防护，安装于配电箱、柜内，防 止用电设备因雷电浪涌侵入而损坏。


主要特点

1.       选用优质压敏电阻器，高可靠质量保证。

2.       有工作、故障指示、响应速度快、残压低。

3.       模块式设计，更换方便。

4.       安装方便，维护简单，固定于35mm宽的导轨上。

5.       采用温控短路技术，避免火灾发生。

6.       带有远程告警接点（同时拥有常开、常闭触点）方便远程监控。

安装方法

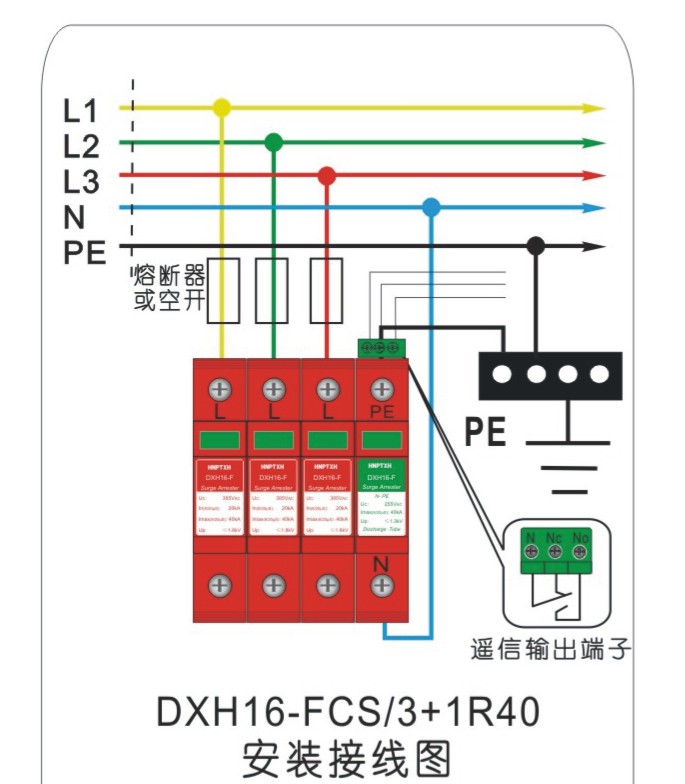

1.       接线图如上所示，安装时固定于35mm宽的导轨上。

2.       电源连接导线用不小于6mm²的多股铜线，接地线不小于10mm²的多股铜线，连接导线要尽量的短、直、粗。

3.       防雷器相线前端应串联合适的熔断器或空开。

安装注意事项：

1.       安装时必须断开电源，严禁带电操作，连接导线必须符合要求。

2.       防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。

3.       使用过程中，当防雷器模块故障显示窗口指示红色时（遥信端子输出告警信号），则表示防雷器发生故障，应及时更换。

4.       安装完毕后将防雷模块插到底，检查工作是否正常。

技术参数

型号	DXH16-FCS/3+1R40
最大持续工作电压Uc	385V
标称工作电压Un	380V
标称放电电流(In  8/20μs)	20KA
最大放电电流(Imax  8/20μs)	40KA
保护模式	L1、L2、L3-N，N-PE
保护水平Up	1.8kV(L-N)；1.3kV(N-PE);
响应时间	≤25ns
最大后备保护熔断器	63A
劣化指示	有
安装导线截面积（相线）	≥6mm²
安装导线截面积（接地线）	≥10mm²
外壳防护等级	IP20
接地电阻	≤4欧姆

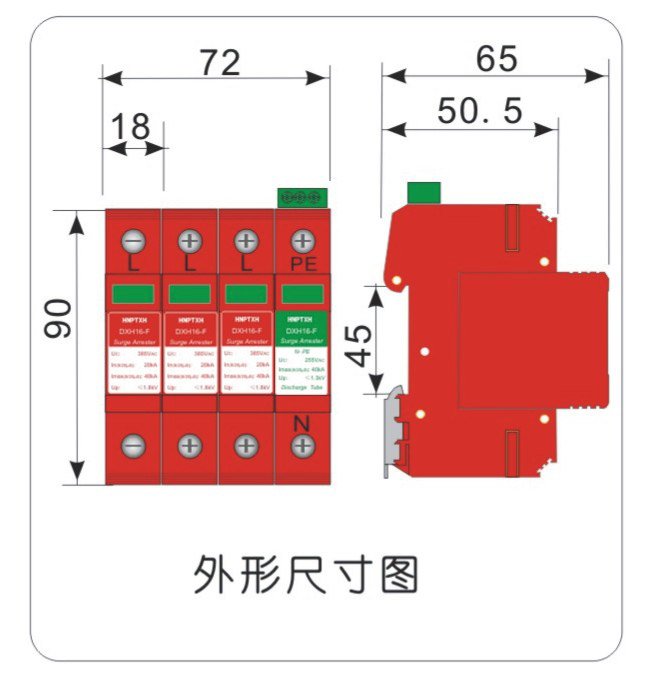

外形尺寸	72x90x65
工作环境	环境温度：－40℃～＋85℃；  相对湿度：≤90%（25℃）；
安装方式	35 mm导轨安装

注：遥信端子可选配！本公司可根据用户要求定制防雷器！
