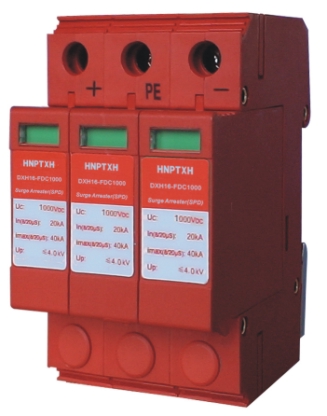

直流充电桩防雷器DXH16-FS/3DC800R40
适用范围
DXH16-FS/3DC800R40可用于直流充电桩750VDC直流侧的防雷保护。
主要特点
◆选用优质压敏电阻器，高可靠质量保证
◆模块式设计，更换方便，外型美观，
◆采用温控断路技术，避免火灾发生
◆带远程告警接点（同时拥有常开、常闭触点）方便远程监视
◆有工作、故障指示、响应速度快
◆放电电流大、残压低
◆安装方便，维护简单
安装方法

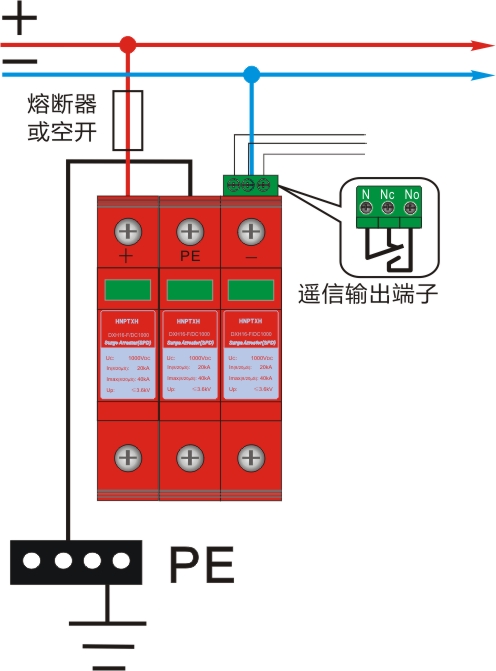

1.接线方法如接线图所示，固定于35mm宽的导轨上。
2.电源连接导线用不小于 6mm2的多股铜线，接地线用不小于10mm2的多股铜
线，连接线应尽量的短、直、粗。
3.防雷器相线前端应串联合适的熔断器或空开。
技术参数
|
型号 |
DXH16-FS/3DC800R40 |
|
最大持续工作电压Uc |
1000VDC |
|
标称工作电压Un |
800VDC |
|
标称放电电流(In 8/20μs) |
20KA |
|
最大放电电流(Imax 8/20μs) |
40KA |
|
保护模式 |
+ ～PE、- ～PE(+ ～ -) |
|
保护水平Up |
3.6KV |
|
响应时间 |
≤25ns |
|
最大后备保护熔断器 |
63A |
|
劣化指示 |
有 |
|
安装导线截面积（相线） |
≥6mm² |
|
安装导线截面积（接地线） |
≥10mm² |
|
外壳防护等级 |
IP20 |
|
接地电阻 |
≤4欧姆 |
|

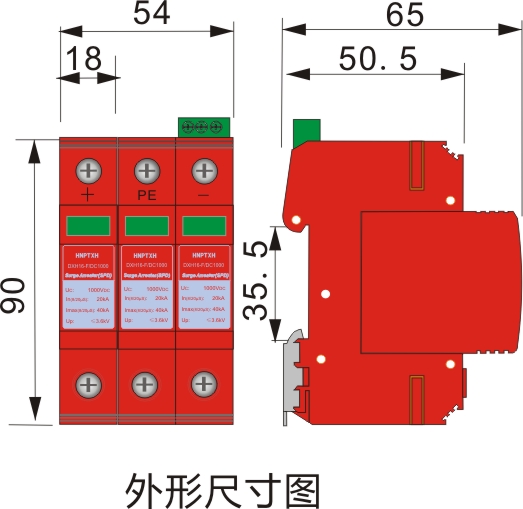

外形尺寸 |
54x90x65 |
|
工作环境 |
环境温度：－40℃～＋85℃； 相对湿度：≤90%（25℃）； |
|
安装方式 |
35 mm导轨安装 |
