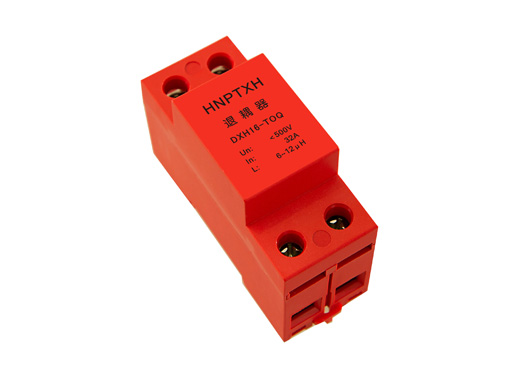

退耦器DXH16-TOQ （32A）
退耦器
■型号说明
DXH16 -TOQ
| | 退耦器
| 普天湘海防雷代码
■产品用途
退耦器串联安装于额定电压500V及以下的低压供电系统中，用于增加导线感抗，弥补导线长度不足，协调不同规格电涌保护器之间的配合问题。典型应用在B级和C级的电涌保护器都安装在一个配电箱中的场合。当电压开关型防雷器至限压型防雷器之间的线路长度小于10m，限压型防雷器之间的线路长度小于5m时，在两级防雷器之间应加装退耦器。
■产品特点
● 集中感应补充导体长度，减缓雷电瞬态过电压的上升速率，使级间防雷器动作响应更紧凑。
● 标准模块化设计，35mm导轨式安装，方便安装和更换。
● 可在最小的空间使防雷器达到保护效果。
■技术参数
|
名称 |
型号 |
规格 |
电感量L（μH） |
额定工作电压Un(V） |
工作频率（Hz） |
额定电流(A) |
|
退耦器 |
DXH16-TOQ |
16A |
6～12 |
＜500 |
50 |
16 |
|
DXH16-TOQ |
32A |
6～12 |
＜500 |
50 |
32 |
|
DXH16-TOQ |
63A |
6～12 |
＜500 |
50 |
63 |
|
DXH16-TOQ |
100A |
6～12 |
＜500 |
50 |
100 |
■安装说明
● 由于退耦器是串联在线路中，应根据线路的负载电流选择相应的退耦器。
● 负载电流不能超过退耦器的额定电流。
● 本产品安装于防雷器之间，也可安装于防雷器和被保护设备之间。
● 应用于电源设备的雷电防护。
● 适于安装在室内，如安装在室外时，应做好防水措施。
● 所有接线必须牢固及可靠电气联接。
■产品尺寸图及安装示意图
