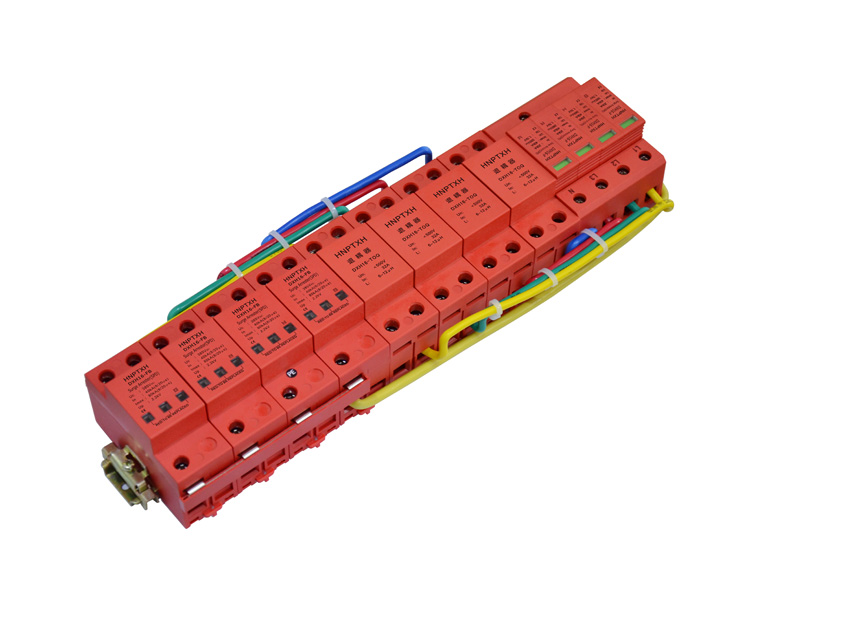

B+C两级耦合防雷器DXH16-FBC/4R120 B、C两级防雷器中间添加退耦器
B+C型电源防雷器适用于要求有低限制电压的电源系统防雷保护。当电压开关型防雷器至限压型防雷器之间的线路长度小于10m，限压型防雷器之间的线路长度小于5m时，在两级防雷器之间应加装退耦器。
■产品特点
● 退耦器集中感应补充导体长度，减缓雷电瞬态过电压的上升速率，使B、C两级间防雷器动作响应更紧凑，放电电流更大、限制电压更低。
● 标准模块化设计，35mm导轨式安装，方便安装和更换。
● 可在最小的空间使防雷器达到保护效果。
● 选用优质压敏电阻，性能稳定可靠。
● 适用于不同电网制式，保护更全面。
● 高雷电放电能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 节能、环保，安装简单、方便，无须特殊维护。
技术参数
|
名称 |
型号 |
规格 |
标称放
电电流
In(kA,
8/20μs) |
最大放
电电流
Imax(kA,
8/20μs) |
电压保
护水平
Up(kV) |
响应
时间
tA(ns) |
额定工
作电压
Un(VAC) |
最大持
续工作
电压
Uc(VAC) |
漏电流
0.75U1mA(μA) |
工作
温度
(℃) |
外观尺寸 |
|
B+C两级耦合防雷器 |
DXH16-FBC/4R120 |
B+C、36mm+退耦器18mm |
60+20 |
120+40 |
1.5KV |
≤25 |
380 |
385 |
≤20 |
-40
～
+85 |
360x90x65 |
