■型号说明
QFL16 -C100C /24
| | | 24:24口 RJ45接口
| | C100C:100M网络机架式;C1000C:1000M网络机架式
| 普天湘海防雷代码
■产品用途
本产品适用于多路网络信号线路集中保护,主要用于沿网络信号线路侵入设备的雷电(过电压)防护,如8口、16口、24口以太网交换机。
■产品特点
● 放电电流大,采用多级保护。
● 内置快速半导体保护器件,响应速度快,残压低。
● 核心元件采用国际知名品牌,性能优越。
● 节能、环保,安装简便,适用于各种标准接口类型。
● 插入损耗低,确保线路畅通。
● 驻波系数小,工作频率范围宽。
■技术参数
名称
型号
规格
接口
类型
额定
工作
电压
Un(V)
最大持
续工作
Uc(V)
电压保护水平
Upx-x
(V, 1.2/50μs)
传输
特性
标称放
电电流In(kA,
8/20μs)
最大放
电电流Imax(kA,8/20μs)
响应
时间
tA(ns)
插入
损耗
(dB)
计算机网络
防雷器
QFL16-C100C/8
机架式8口
RJ45
5
6
20
100Mbps
2.5
≤1
≤0.2
QFL16-C100C/16
机架式16口
QFL16-C100C/24
机架式24口
QFL16-C1000C/16
1000Mbps
QFL16-C1000C/24
●本产品为串连连接方式。
●请选择与被保护设备接口相同的产品。
●防雷器应与被保护设备的工作电压相匹配。

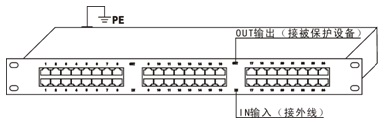

● 安装时请根据安装示意图所示连接,其中IN为输入,OUT为输出,PE为地线,输入端接外线,输出端与被保护设备的输入端相连接,切勿接错。 ● 防雷器的PE线必须与防雷系统的地线可靠连接,连接线要求短、粗、直。 ● 防雷器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保设备安全。 ■二十四口(100M、机架式)QFL16-C100C/24 防雷器 尺寸图及安装示意图
● 防雷器的PE线必须与防雷系统的地线可靠连接,连接线要求短、粗、直。
● 防雷器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保设备安全。

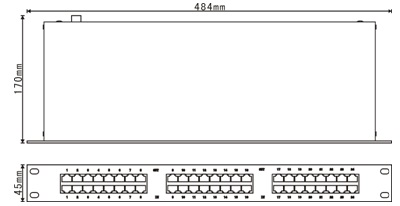

■二十四口(100M、机架式)QFL16-C100C/24 防雷器 尺寸图及安装示意图
