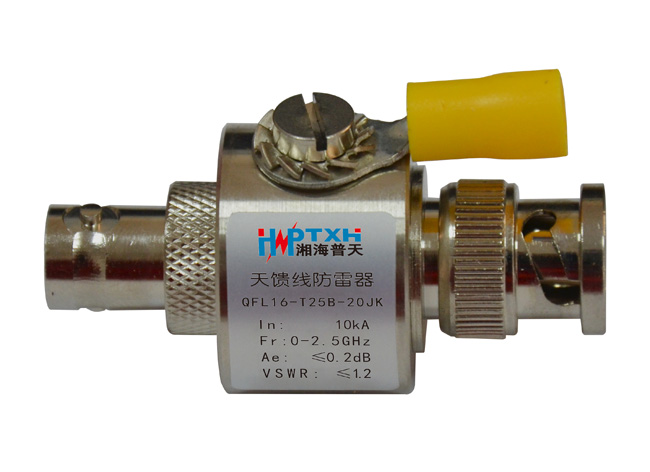

QFL16-T25B-20JK 天馈信号防雷器（BNC接口、黄铜）
■产品用途
天馈线防雷器主要用于沿各种天馈线线路侵入设备的雷电（过电压）防护，如天馈信号设备（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移动通信设备和有线电视等）。
■产品特点
● 放电电流大，采用多级保护。
● 内置快速半导体保护器件，响应速度快，残压低。
● 核心元件采用国际知名品牌，性能优越。
● 节能、环保，安装简便，适用于各种标准接口类型。
● 插入损耗低，确保线路畅通。
● 驻波系数小，工作频率范围宽。
■安装说明
1.认准接口及连接方式。
2.防雷器串联在信号通道和被保护设备之间。
3.接地可靠，地线力求短、粗、直，以减少分布电感对雷电泄放的影响。
4.本产品无需特别维护，当系统工作出现故障时，可拆除防雷器工作，若能
恢复正常，则应更换防雷器。
■技术参数
|
名称 |
型号 |
规格 |
接口
类型 |
特性
阻抗
(Ω) |
电压
保护水平
Upx-x(kV,
1.2/50μs) |
传输
特性 |
标称放
电电流
In(kA,
8/20μs) |
最大放
电电流
Imax(kA,
8/20μs) |
响应
时间
tA(ns) |
驻波比
VSWR |
插入
损耗
(dB) |
|
天馈线防雷器 |
QFL16-T25B-20JK |
BNC接口 |
BNC |
75 |
1.4 |
0～2.5
GHz |
10 |
20 |
≤1 |
≤1.2 |
≤0.2 |
|
QFL16-T25B-20JK |
BNC接口、不锈钢 |
BNC |
75 |
|
QFL16-T25EF-20JK |
英制F接口 |
F |
50 |
|
QFL16-T25EF-20JK |
英制F接口、
不锈钢 |
F |
50 |
|
QFL16-T25F-20JK |
公制F接口、
不锈钢 |
F |
50 |
|
QFL16-T25RF-20JK |
RF接口 |
RF |
50 |
|
QFL16-T25N-20JK |
N（L16）接口 |
N（L16） |
50 |
|
QFL16-T25N-20JK |
N（L16）接口、
不锈钢 |
N（L16） |
50 |
|
QFL16-T25L9-20JK |
L9接口 |
L9 |
50 |
|
QFL16-T25S-20JK |
SMA接口、不锈钢 |
SMA |
50 |
|
QFL16-T25D-20JK |
DIN（L29）接口、不锈钢 |
DIN（L29） |
50 |
1.4 |
0.8～2.5
GHz |
50 |
100 |
≤1 |
≤1.2 |
≤0.2 |
■QFL16-T25B-20JK 天馈信号防雷器 尺寸图和安装示意图
