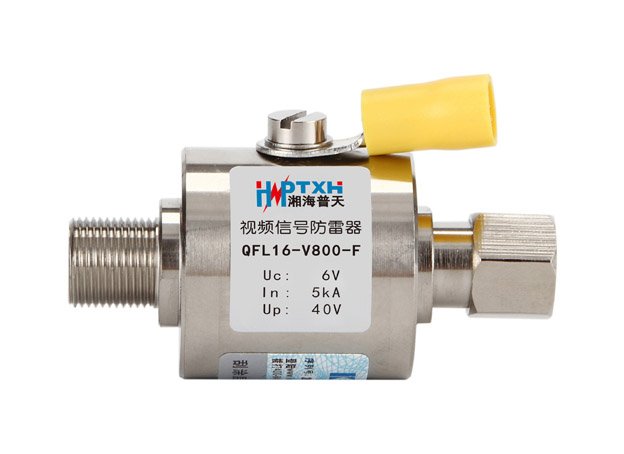

视频信号防雷器QFL16-V800-F （公制F接口、黄铜）
视频信号防雷器
■型号说明
QFL16 -V800-F
| | V800：视频信号; F:公制F接口
| 普天湘海信号防雷代码
■产品用途
视频信号防雷器主要用于沿视频信号线路侵入设备的雷电（过电压）防护，如视频监控设备（摄像机、视频监控器、光端机、显示器、有线电视、家用电视等）。
■产品特点
● 放电电流大，采用多级保护。
● 内置快速半导体保护器件，响应速度快，残压低。
● 核心元件采用国际知名品牌，性能优越。
● 节能、环保，安装简便，适用于各种标准接口类型。
● 插入损耗低，确保线路畅通。
● 驻波系数小，工作频率范围宽。
■技术参数
|
名称 |
型号 |
规格 |
接口
类型 |
额定
工作
电压
Un(V) |
最大持
续工作
电压
Uc(V) |
电压保护水平
Upx-x
(V,1.2/50μs) |
传输
特性 |
标称放
电电流
In(kA,
8/20μs) |
最大放
电电流
Imax(kA,
8/20μs) |
响应
时间
tA(ns) |
插入
损耗
(dB) |
|
视频信号防雷器 |
QFL16-V40 |
BNC接口 |
BNC |
5 |
6 |
40 |
10MHz |
5 |
10 |
≤1 |
≤0.5 |
|
QFL16-V40 |
BNC接口、不锈钢 |
BNC |
|
QFL16-V800-EF |
英制F接口 |
F |
|
QFL16-V800-EF |
英制F接口、不锈钢 |
F |
|
QFL16-V800-F |
公制F接口、不锈钢 |
F |
|
QFL16-V800-RF |
RF接口 |
RF |
|
QFL16-V40D |
导轨式BNC接口 |
BNC |
|
QFL16-V40C/4 |
4口BNC接口 |
BNC |
|
QFL16-V40C/8 |
8口BNC接口 |
BNC |
|
QFL16-V40C/4 |
4口BNC接口带线 |
BNC |
|
QFL16-V40C/8 |
8口BNC接口带线 |
BNC |
|
QFL16-V40 |
SDI、BNC接口、
不锈钢 |
BNC |
12 |
15 |
40 |
1.485Gbps |
3 |
6 |
|
QFL16-V40 |
SDI、BNC接口 |
BNC |
■安装说明
● 本产品为串联连接方式。
● 请选择与被保护设备接口类型相同的产品。
● 防雷器应与被保护设备的工作电压相匹配。
● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。
● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
