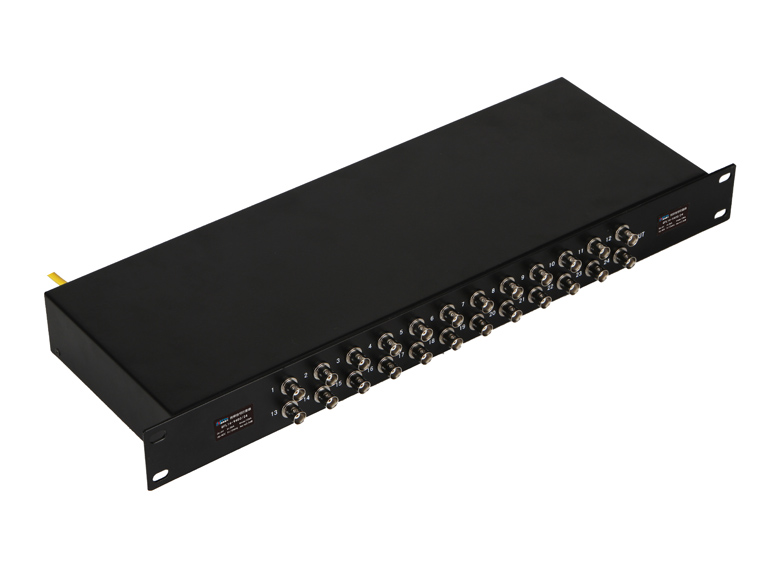

QFL16-V40C/24 视频信号防雷器（机架式、24口） BNC接口
QFL16-V40C/24/16/8 视频信号防雷器系列（机架式、24口、16口、8口）
视频信号防雷器（机架式）
■型号说明
QFL16 -V40C/24
| | V40：视频； C:集成机架式； 24:24口
| 普天湘海防雷代码
■产品用途
本产品适用于多路视频信号线路集中保护，主要用于沿视频信号线路侵入设备的雷电（过电压）防护，如8口、16口、24口视频矩阵、硬盘录像机、以太网交换机、电视墙等。
■产品特点
● 放电电流大，采用多级保护。
● 内置快速半导体保护器件，响应速度快，残压低。
● 核心元件采用国际知名品牌，性能优越。
● 节能、环保，安装简便，适用于各种标准接口类型。
● 插入损耗低，确保线路畅通。
● 驻波系数小，工作频率范围宽。
■技术参数
|
名称 |
型号 |
规格 |
接口
类型 |
额定
工作
电压
Un(V) |
最大持
续工作
电压
Uc(V) |
电压保护水平
Upx-x
(V,1.2/50μs) |
传输
特性 |
标称放
电电流
In(kA,
8/20μs) |
最大放
电电流
Imax(kA,
8/20μs) |
响应
时间
tA(ns) |
插入
损耗
(dB) |
|
视频信号防雷器 |
QFL16-V40C/8 |
机架式8口 |
BNC |
5 |
6 |
40 |
10MHz |
5 |
10 |
≤1 |
≤0.5 |
|
QFL16-V40C/16 |
机架式16口 |
|
QFL16-V40C/24 |
机架式24口 |
■安装说明
● 本产品为串联连接方式。
● 请选择与被保护设备接口类型相同的产品。
● 防雷器应与被保护设备的工作电压相匹配。
● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。
● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
■产品尺寸图

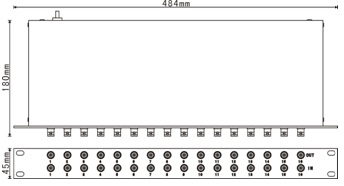

16口

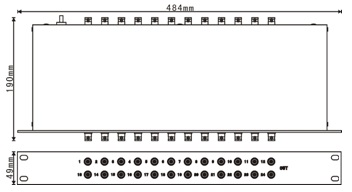

24口
■安装示意图

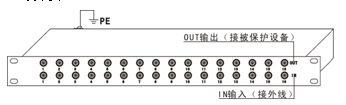

16口

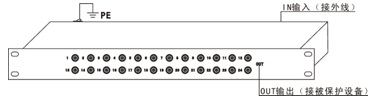

24口
