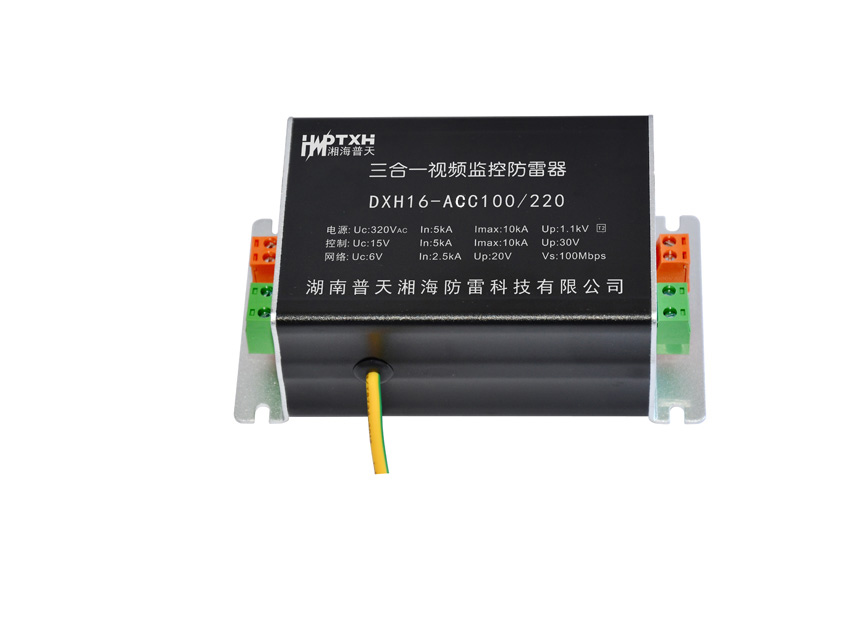

DXH16-ACC100/220 三合一视频监控防雷器（电源+控制+网络）
三合一监控集成防雷器
■型号说明
DXH16 -AVC/220
| | AVC：电源、视频、控制的组合 ;ACC100电源、控制、网络的组合;
| AVC100电源、视频、网络的组合;
| 普天湘海防雷代码
■产品用途
三合一视频监控防雷器是根据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器，适用于通信场所、楼宇等各种安防场所室内、室外监控系统高速球、中速球、云台摄像机等的电源、视频/音频、云台控制线路的防雷（浪涌）保护。
■产品特点
● 产品采用串联式结构设计，具有多级保护功能。
● 信号部分均采用电子开关接地方式，能有效消除因共地而对传输信号产生的各种干扰。
● 放电电流大，响应速度快，损耗低。
● 节能、环保，残压低，使用寿命长。
● 集成化组合、体积小，接线简易，安装方便，实用性强。
■技术参数
|
名称 |
型号 |
规格 |
接口
类型 |
特性
阻抗
(Ω) |
额定工
作电压
Un |
最大持
续工作
电压
Uc |
电压
保护
水平
Up（V） |
传输
特性 |
标称放
电电流
In(kA,
8/20μs) |
最大放
电电流
Imax(kA,
8/20μs) |
响应
时间
tA(ns) |
插入
损耗
(dB) |
|
三合一视频监控防雷器 |
DXH16-AVC/ |
12V、小尺寸 |
接线端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
24V、小尺寸 |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|
220V、小尺寸 |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
视频 |
BNC |
75 |
5V |
6V |
40 |
10MHz |
5 |
10 |
≤1 |
≤0.5 |
|
控制 |
接线端子 |
— |
12V |
15V |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
|
DXH16-AVC/ |
12V、中尺寸 |
接线端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
24V、中尺寸 |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|
220V、中尺寸 |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
视频 |
BNC |
75 |
5V |
6V |
40 |
10MHz |
5 |
10 |
≤1 |
≤0.5 |
|
控制 |
接线端子 |
— |
12V |
15V |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
|
DXH16-AVCD/ |
导轨式12V |
接线端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
导轨式24V |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|
导轨式220V |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
视频 |
BNC |
75 |
5V |
6V |
40 |
10MHz |
5 |
10 |
≤1 |
≤0.5 |
|
控制 |
接线端子 |
— |
12V |
15V |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
|
DXH16-AVC/ |
12V、带遥信 |
接线端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
24V、带遥信 |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|
220V、带遥信 |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
视频 |
BNC |
75 |
5V |
6V |
40 |
10MHz |
5 |
10 |
≤1 |
≤0.5 |
|
控制 |
接线端子 |
— |
12V |
15V |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
|
DXH16-ACC100/ |
电源12V |
接线端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
电源24V |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|
电源220V |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
控制 |
接线端子 |
— |
12V |
15V |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
|
网络 |
RJ45 |
— |
5V |
6V |
20 |
100Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
|
DXH16-ACC100D/ |
导轨式、电源12V |
接线端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
导轨式、电源24V |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|
导轨式、电源220V |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
控制 |
接线端子 |
— |
12V |
15V |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
|
网络 |
RJ45 |
— |
5V |
6V |
20 |
100Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
|
DXH16-AVC100/ |
电源12V |
接线端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
电源24V |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|
电源220V |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
视频 |
BNC |
75 |
5V |
6V |
40 |
10MHz |
5 |
10 |
≤1 |
≤0.5 |
|
网络 |
RJ45 |
— |
5V |
6V |
20 |
100Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
|
DXH16-AVCC100/ |
电源12V |
接线端子 |
— |
12VAC |
15VAC |
200 |
— |
5 |
10 |
≤25 |
— |
|
电源24V |
— |
24VAC |
30VAC |
300 |
— |
5 |
10 |
≤25 |
— |
|
电源220V |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
视频 |
BNC |
75 |
5V |
6V |
40 |
10MHz |
5 |
10 |
≤1 |
≤0.5 |
|
控制 |
接线端子 |
— |
12V |
15V |
30 |
10Mbps |
5 |
10 |
≤1 |
≤0.2 |
|
网络 |
RJ45 |
— |
5V |
6V |
20 |
100Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
