DXH16-AC100D/24二合一视频监控防雷器（导轨式、电源+网络）-湖南普天湘海防雷科技有限公司

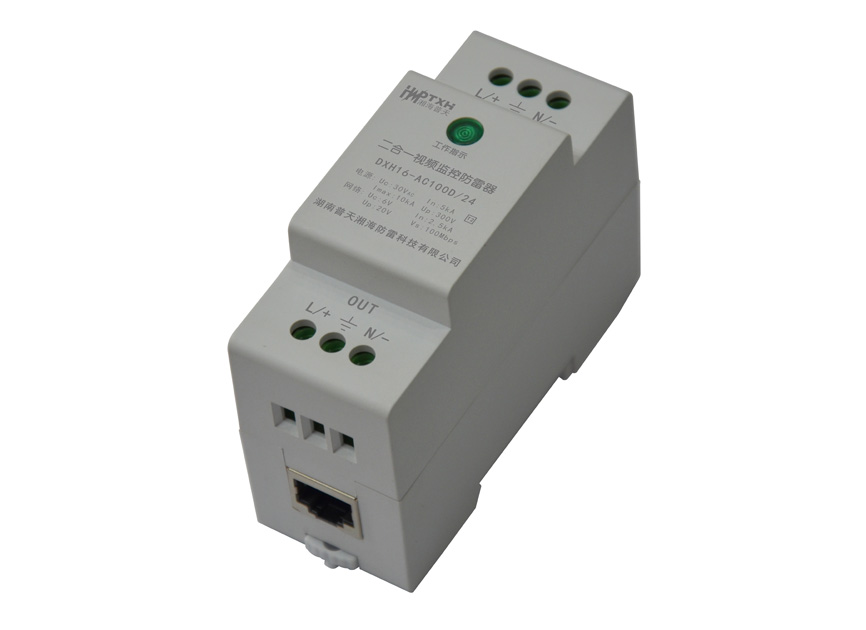

DXH16-AC100D/24二合一视频监控防雷器（导轨式、电源+网络）电源24V

DXH16-AC100D/220/24/12二合一视频监控防雷器系列（导轨式、电源+网络）

名称	型号	规格		接口类型	特性阻抗 (Ω)	额定工作电压 Un	最大持续工作电压 Uc	电压保护水平 Up(V)	传输特性	标称放电电流 In(kA, 8/20μs)	最大放电电流 Imax(kA, 8/20μs)	响应时间 tA(ns)	插入损耗 (dB)
二合一视频监控防雷器	DXH16-AV/	12V、小尺寸		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		24V、小尺寸			—	24VAC	30VAC	300	—	5	10	≤25	—
		220V、小尺寸			—	220VAC	320VAC	1100	—	5	10	≤25	—
		视频		BNC	75	5V	6V	40	10MHz	5	10	≤1	≤0.5
	DXH16-AV/	12V、中尺寸		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		24V、中尺寸			—	24VAC	30VAC	300	—	5	10	≤25	—
		220V、中尺寸			—	220VAC	320VAC	1100	—	5	10	≤25	—
		视频		BNC	75	5V	6V	40	10MHz	5	10	≤1	≤0.5
	DXH16-AVD/	导轨式12V		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		导轨式24V			—	24VAC	30VAC	300	—	5	10	≤25	—
		导轨式220V			—	220VAC	320VAC	1100	—	5	10	≤25	—
		视频		BNC	75	5V	6V	40	10MHz	5	10	≤1	≤0.5
	DXH16-AV/	12V、带遥信		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		24V、带遥信			—	24VAC	30VAC	300	—	5	10	≤25	—
		220V、带遥信			—	220VAC	320VAC	1100	—	5	10	≤25	—
		视频		BNC	—	5V	6V	40	10MHz	5	10	≤1	≤0.5
	DXH16-AV/	电源12V		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		电源24V			—	24VAC	30VAC	300	—	5	10	≤25	—
		电源220V			—	220VAC	320VAC	1100	—	5	10	≤25	—
		控制		接线端子	—	12V	15V	30	10Mbps	5	10	≤1	≤0.2
	DXH16-ACD/	导轨式、电源12V		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		导轨式、电源24V			—	24VAC	30VAC	300	—	5	10	≤25	—
		导轨式、电源220V			—	220VAC	320VAC	1100	—	5	10	≤25	—
		控制		接线端子	—	12V	15V	30	10Mbps	5	10	≤1	≤0.2
	DXH16-AC100/	电源12V、中尺寸		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		电源24V、中尺寸			—	24VAC	30VAC	300	—	5	10	≤25	—
		电源220V、中尺寸			—	220VAC	320VAC	1100	—	5	10	≤25	—
		网络		RJ45	—	5V	6V	20	100Mbps	2.5	5	≤1	≤0.2
	DXH16-VC/	视频		BNC	75	5V	6V	40	10MHz	5	10	≤1	≤0.5
	DXH16-VC/	控制		接线端子	—	12V	15V	30	10Mbps	5	10	≤1	≤0.2
	DXH16-AC100/	电源12V、小尺寸		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		电源24V、小尺寸			—	24VAC	30VAC	300	—	5	10	≤25	—
		电源220V、小尺寸			—	220VAC	320VAC	1100	—	5	10	≤25	—
		网络		RJ45	—	5V	6V	20	100Mbps	2.5	5	≤1	≤0.2
	DXH16-AC100D/	导轨式、电源12V、18mm		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		导轨式、电源24V、18mm			—	24VAC	30VAC	300	—	5	10	≤25	—
		导轨式、电源220V、18mm			—	220VAC	320VAC	1100	—	5	10	≤25	—
		网络		RJ45	—	5V	6V	20	100Mbps	2.5	5	≤1	≤0.2
	DXH16-AC100D/	导轨式、电源12V、36mm		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		导轨式、电源24V、36mm			—	24VAC	30VAC	300	—	5	10	≤25	—
		导轨式、电源220V、36mm			—	220VAC	320VAC	1100	—	5	10	≤25	—
		网络		RJ45	—	5V	6V	20	100Mbps	2.5	5	≤1	≤0.2
	DXH16-VCD/	导轨式	视频	BNC	75	5V	6V	40	10MHz	5	10	≤1	≤0.5
	DXH16-VCD/	导轨式	控制	接线端子	—	12V	15V	30	10Mbps	5	10	≤1	≤0.2
	DXH16-AC100/	电源12V、带遥信		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		电源24V、带遥信			—	24VAC	30VAC	300	—	5	10	≤25	—
		电源220V、带遥信			—	220VAC	320VAC	1100	—	5	10	≤25	—
		网络		RJ45	—	5V	6V	20	100Mbps	2.5	5	≤1	≤0.2
	DXH16-AC100/	电源12V、免接地		接线端子	—	12VAC	15VAC	200	—	5	10	≤25	—
		电源24V、免接地			—	24VAC	30VAC	300	—	5	10	≤25	—
		电源220V、免接地			—	220VAC	320VAC	1100	—	5	10	≤25	—
		网络		RJ45	—	5V	6V	20	100Mbps	2.5	5	≤1	≤0.2
