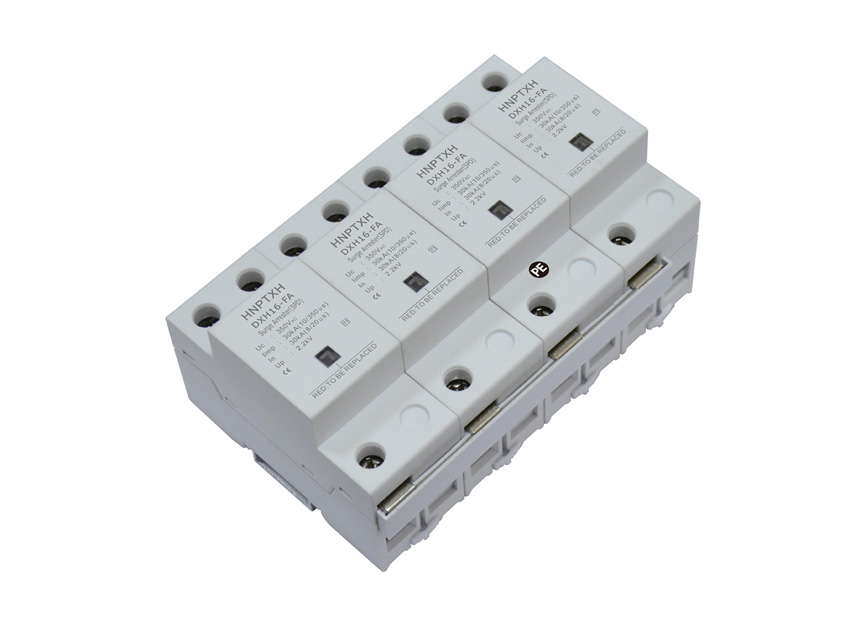

DXH16-FA/4W30三相电源防雷器（T1级、放电管型、带窗口）
DXH16-FA/XW30电源防雷器系列（T1级、放电管型、带窗口）2P、3P、4P
尺寸图及安装示意图
技术参数
|
名称 |
型号 |
规格 |
冲击放
电电流Iimp(kA,
10/350μs) |
标称放
电电流
In(kA,
8/20μs) |
电压保
护水平
Up(kV) |
响应
时间
tA(ns) |
额定工
作电压
Un(VAC) |
最大持
续工作
电压
Uc(VAC) |
工作
温度
(℃) |
|
三相电源
防雷器 |
DXH16-FA/4W15 |
10/350μs、
I型 |
15 |
100 |
2.0 |
≤100 |
220 |
385 |
-40～+85 |
|
DXH16-FA/4W25 |
25 |
100 |
2.0 |
350 |
|
DXH16-FA/4W40 |
40 |
100 |
2.2 |
|
DXH16-FA/4W50 |
50 |
100 |
2.4 |
|
三相电源
防雷器 |
DXH16-FA/4W15 |
10/350μs、
II型 |
15 |
100 |
2.0 |
≤100 |
220 |
385 |
-40～+85 |
|
DXH16-FA/4W25 |
25 |
100 |
2.0 |
350 |
|
DXH16-FA/4W40 |
40 |
100 |
2.2 |
|
DXH16-FA/4W50 |
50 |
100 |
2.4 |
|
三相电源
防雷器 |
LKX-M380/4/15G |
10/350μs、放电管型、带窗口 |
15 |
100 |
2.0 |
≤100 |
220 |
385 |
-40～+85 |
|
DXH16-FA/4W25 |
25 |
100 |
2.0 |
350 |
|
三相电源
防雷器 |
DXH16-FA/4W15 |
10/350μs、
压敏型 |
15 |
100 |
1.5 |
≤25 |
220 |
385 |
-40～+85 |

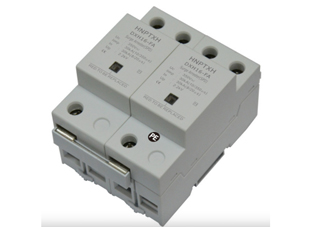

DXH16-FA/2W30单相电源防雷器（T1级、放电管型、带窗口）2P
